Barrières immatérielles pour la protection des personnes et des machines

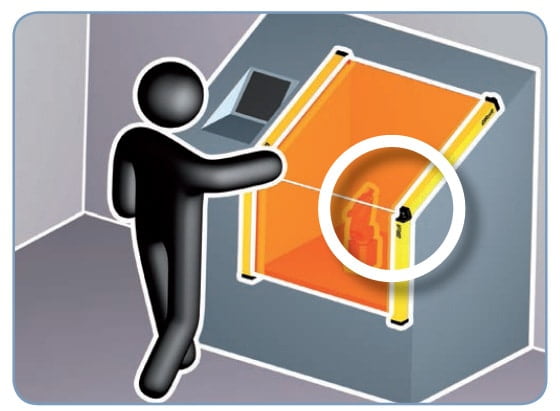

Les barrières immatérielles de sécurité protègent contre tout accès non désiré de personnes à des locaux et/ou machines. Une barrière immatérielle se compose d'au moins deux parties, un émetteur et un récepteur. Il est possible de connecter plusieurs barrières immatérielles entre elles et de faire appel à une configuration maître-esclave (cascade).

Hauteur sécurisée

L'émetteur de la barrière immatérielle (emitter) transmet des signaux qui sont reçus par le récepteur de la barrière immatérielle (receiver). En cas d'interruption de ce signal, le système s'éteint et évite ainsi une situation dangereuse. La hauteur minimale qu'une barrière immatérielle peut protéger est de 160 mm, la hauteur maximale est de 2260 mm.

Résolution

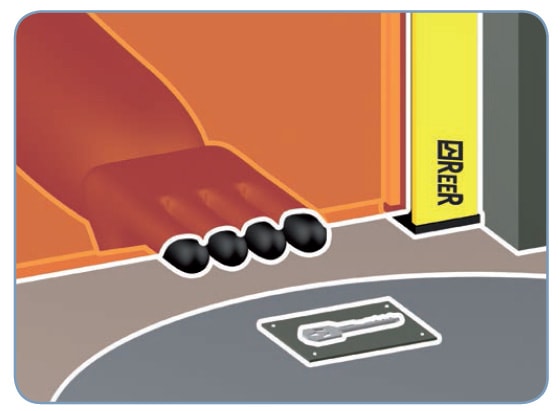

La distance entre les faisceaux est de 14, 20, 30, 40, 50 ou 90 mm. La résolution dépend de l'application pour laquelle la barrière immatérielle est utilisée. Une faible résolution permet de protéger les doigts, alors qu’une distance entre les faisceaux plus importante suffit pour une protection anti-intrusion de type walk-in. Les barrières immatérielles de sécurité ReeR Safety sont disponibles aux niveaux de sécurité TYPE 2 et TYPE 4.



Découvrez les barrières immatériellesPosez votre question

Barrières immatérielles et barrières immatérielles sécurité - ReeR Safety
Barrière immaterielles EOS4 - ReeR Safety

Barrières immatérielles de sécurité type 2 et type 4



La barrière immatérielle de sécurité ReeR EOS4 est une barrière immatérielle compacte offrant un niveau de sécurité SIL3, SILCL3, PL e et Cat. 4. La ReeR EOS4 X se décline en plusieurs modèles avec fonctions de sécurité intégrées, y compris le contrôle des sorties, la surveillance de contacteurs externes (EDM) et le démarrage / rétablissement automatique ou manuel. L'EOS4 A dispose d'un démarrage / rétablissement automatique. Les contacteurs externes (EDM) sont surveillés par un relais de sécurité, un Mosaic ou un API de sécurité. Le recours à une configuration maître-esclave permet de connecter plus de deux barrières immatérielles entre elles.



  • Type 4 suivant EN 61496-1 ; CEI 61496-2

  • SIL 3 suivant CEI 61508

  • SILCL suivant CEI 62061

  • PL e - Cat. 4 suivant EN ISO 13849-1

La barrière immatérielle est équipée d'un indicateur LED pour indiquer l'état. Sur les récepteurs avec une résolution de 14 mm et les modèles H, une LED bleue indique quand le signal est trop faible.



Découvrez la barrière immatérielle EOS4



Barrière immatérielle ReeR EOS2



La ReeR EOS2 X se décline en plusieurs modèles avec fonctions de sécurité intégrées, y compris le contrôle des sorties, la surveillance de contacteurs externes (EDM) et le démarrage/rétablissement automatique ou manuel. L'EOS2 A dispose d'un démarrage/rétablissement automatique. Les contacteurs externes (EDM) sont surveillés par un relais de sécurité, un Mosaic ou un API de sécurité.



  • Type 2 suivant EN 61496-1 ; CEI 61496-2

  • SIL 1 suivant CEI 61508

  • SILCL 1 suivant CEI 62061

  • PL c - Cat. 2 suivant EN ISO 13849-1



Découvrez la barrière immatérielle EOS2



Barrière immatérielle étanche, barrière immatérielle chauffante ou barrière immatérielle ATEX

Barrières immatérielles étanches

Pour un espace ou une machine devant être nettoyé(e) sous haute pression, ReeR offre une barrière immatérielle étanche avec indice de protection IP69K. Les barrières immatérielles sont résistantes à l'eau et à la vapeur. Découvrez les barrières immatérielles étanches.

Barrières immatérielles chauffantes

Les barrières immatérielles peuvent également être utilisées à l'extérieur. Dans ce cas, l'étanchéité n’est pas le seul critère important. La condensation affecte le fonctionnement d'une barrière immatérielle. Un barrière immatérielle chauffante offre alors la solution. La présence d’un petit élément chauffant empêche la condensation dans le boîtier étanche à l'eau et permet d'utiliser la barrière immatérielle pour des applications extérieures. Découvrez les barrières immatérielles chauffantes.

Barrières immatérielles ATEX

Les barrières immatérielles ATEX conviennent aux zones ATEX 2 et 22.

Barrière immatérielle pour applications de soudage

Les étincelles de soudage peuvent affecter le bon fonctionnement d'une barrière immatérielle. ReeR a développé spécialement à cet effet un écran de protection pour les barrières immatérielles. L’écran de protection se place sur la barrière immatérielle qui est ainsi protégée des étincelles de soudage.

En savoir plus sur les barrières immatérielles pour applications extrêmes

Barrière immatérielle étanche, barrière immatérielle chauffante ou barrière immatérielle ATEX - ReeR Safety
protection des mains, des doigts et du corps - ReeR Safety

Différentes barrières immatérielles de sécurité

Une barrière immatérielle permet de protéger les personnes et les machines contre les situations dangereuses. Les personnes peuvent être protégées contre un certain nombre de situations courantes.

Barrière immatérielle de protection des doigts

Une barrière immatérielle de protection des doigts est toujours une barrière immatérielle de type 4 avec une distance entre faisceaux de 14 mm. Découvrez la barrière immatérielle de protection des doigts.

Barrière immatérielle de protection des mains

Une barrière immatérielle de protection des mains peut être une barrière immatérielle de type 2 ou 4 avec une distance entre faisceaux de 20 à 40 mm. Découvrez les barrières immatérielles de protection des mains.

Barrière immatérielle de protection de membres

Une barrière immatérielle de protection de membres est toujours de type 2 ou 4 avec une distance entre faisceaux de 40 à 90 mm. Découvrez les barrières immatérielles de protection de membres.

Barrière immatérielle contre les intrusions

Une barrière immatérielle contre les intrusions a deux, trois ou quatre faisceaux et peut être de type 2 ou 4. La distance entre les faisceaux dépend de la hauteur choisie et du nombre de faisceaux composant la barrière immatérielle. Découvrez la barrière immatérielle contre les intrusions.

Barrières immatérielles pour extérieur et longue portée (80 m)

ReeR Admiral

La barrière immatérielle ReeR Admiral a un niveau de sécurité de type 4, SILCL3, PL e, Cat. 4 et se décline en plusieurs modèles d’une portée maximale de 80 mètres.

Barrières immatérielles pour applications extérieures

Les barrières immatérielles de la série AX LR BD sont des modèles à double faisceau (« dual beam ») et conviennent à des applications extérieures. Un double faisceau est émis par deux faisceaux. Si l'un des deux doubles faisceaux est interrompu, par exemple par une goutte d’eau, un flocon de neige ou une feuille, le fonctionnement ne sera pas interrompu. La détection ne se fait que lorsque les deux faisceaux sont interrompus. Dans la pratique, une barrière immatérielle à deux rayons se compose donc de quatre rayons. Les modèles AX LR BD ont une portée maximale de 80 m.

Module de chauffage

Les Admiral AX WT/WTH sont des barrières immatérielles à longue portée pour l’extérieur, avec ou sans module de chauffage intégré. Les barrières immatérielles sont étanches à l'eau (aucun risque de condensation) et résistent aux lavages à haute pression jusqu'à 40 bars. Découvrez les barrières immatérielles chauffantes de la série Admiral.



Découvrez les barrières immatérielles ReeR Admiral

Barrière immatérielle pour une utilisation longue distance et à l'extérieur - Admiral - ReeR Safety
Barrière immatérielle avec fonction d'occultation - ReeR Safety

Qu'est-ce que l'occultation d'une barrière immatérielle ?

Les modèles Admiral AX BK sont équipés d'une fonction d’occultation. Dans les machines ou installations où une barrière immatérielle est interrompue par des parties mobiles, il peut arriver qu'au moins un faisceau soit interrompu. Pour que la barrière immatérielle ne réagisse pas, une fonction d’occultation doit être prévue.

Fonction d’occultation

Avec cette fonction, la barrière immatérielle accepte qu'un certain nombre de faisceaux consécutifs soit interrompu. La barrière immatérielle ne réagit qu'en cas d'interruption du nombre préréglé de faisceaux (consécutifs). L'utilisateur peut définir à l’avance les faisceaux pouvant être interrompus sans que la machine ou l'application du robot ne doive être mise en position de sécurité. Les faisceaux ne doivent pas nécessairement être consécutifs. Vous pouvez les configurer vous-même.

Découvrez les barrières avec fonction d’occultation

Barrières immatérielles avec inhibition Safegate - ReeR Safety

Barrières immatérielles avec inhibition

ReeR Safegate

ReeR Safety Safegate est une barrière immatérielle spécialement conçue pour les applications d’inhibition. La série Safegate se compose de barrières immatérielles que vous pouvez programmer et configurer vous-même. La série Safegate SMPO peut être configurée selon vos besoins à l'aide du logiciel de configuration Safegate (SCS). Vous pouvez enregistrer la configuration correspondante et la copier simplement dans une nouvelle configuration de vos barrières immatérielles.



En savoir plus sur les barrières immatérielles avec inhibition

Barrières immatérielles pour la détection (non liées à la sécurité)

Barrière immatérielle de détection ReeR Micron

ReeR Micron est une barrière immatérielle pour la détection et la mesure d'objets. En fonction du nombre de faisceaux dont dispose une barrière immatérielle de détection, celle-ci peut transmettre des informations en temps réel à un automate programmable ou à un PC servant au contrôle. Les barrières immatérielles de détection peuvent détecter le nombre d'objets passés, leur position et leur forme ou profil et mesurer leurs dimensions.

En savoir plus sur les barrières immatérielles de détection

Barrières immatérielles pour la détection Micron - ReeR Safety
Barrière immatérielle avec miroir de renvoi - ReeR Safety

Barrière immatérielle avec miroir de renvoi

Le recours à une barrière immatérielle avec miroir de renvoi permet de regarder dans les coins et de couvrir une portée plus importante sans nécessiter de barrières immatérielles supplémentaires. Normalement, vous devez utiliser deux ensembles de barrières immatérielles. En utilisant une barrière immatérielle avec miroir de renvoi, vous pouvez guider les faisceaux autour d'un coin. Grâce à l’utilisation d’une barrière immatérielle avec miroir passif, le miroir réfléchit les faisceaux. Les faisceaux sont ensuite captés par l'émetteur. Une barrière immatérielle avec un miroir passif se compose donc uniquement d'un émetteur et d'un miroir passif. Une barrière immatérielle à miroir passif réduit les coûts de câblage et les erreurs de connexion.

Avec un miroir, il est possible de contourner un angle difficile avec une barrière immatérielle. Le recours à des équerres de fixation permet également de placer une barrière immatérielle suivant un angle de 90 degrés.



Découvrez les miroirs de renvoi pour barrières immatérielles

Barrières immatérielles avec surveillance interne ou externe

Barrière immatérielle avec surveillance interne

Une barrière immatérielle avec surveillance interne est équipée de contacteurs de sécurité (EDM). Les contacteurs garantissent la sécurité de fonctionnement de la barrière immatérielle. Les contacteurs de sécurité faisant partie de la barrière immatérielle, le recours à un relais de sécurité supplémentaire n’est pas nécessaire.

Barrière immatérielle avec surveillance externe

Une barrière immatérielle avec surveillance externe nécessite toujours l’utilisation d’un relais de sécurité supplémentaire avec contacteurs de sécurité. Dans de nombreux cas, un relais programmable ReeR ADSR 1 ou ReeR Mosaic avec fonctions de sécurité est utilisé.

Barrières immatérielles avec surveillance interne ou externe - ReeR Safety
Câblage de barrière immatérielle - ESCHA

Câblage de barrière immatérielle

L’émetteur et le récepteur d'une barrière immatérielle doivent toujours être connectés séparément. ESCHA offre des connecteurs permettant de raccorder des barrières immatérielles.


Découvrez les câbles pour barrières immatérielles

Relais programmable avec fonctions de sécurité - Mosaic

Configurez votre propre système de sécurité avec le relais de sécurité configurable ReeR Mosaic. La série Mosaic se compose de différents modules ayant leur fonction spécifique. Vous pouvez commencer avec un module de base de 22,5 mm. Ensuite, vous pouvez créer votre propre système de sécurité en ajoutant différents modules. Le système de sécurité peut être configuré à l'aide du logiciel accompagnant le produit. Le logiciel de type glisser-déposer permet d’obtenir une vue d'ensemble de votre situation. À l'aide de la carte mémoire Mosaic, vous pouvez facilement transférer votre configuration vers une nouvelle configuration. La mise en place d'un système de sécurité présente non seulement l'avantage de la modularité et de la personnalisation, elle permet également d’intégrer plusieurs composants de votre machine ou installation. En savoir plus sur les relais programmables avec fonctions de sécurité.

Les différents modules ont les fonctions suivantes :

  • Module principal ReeR M1
  • Relais de sécurité
  • Surveillance de vitesse
  • ommunication de données
  • Entrées supplémentaires
  • Sorties supplémentaires

Exemple d'application de barrières immatérielles de sécurité et de relais de sécurité configurables
Dans cet exemple d'application, des chariots élévateurs évoluent dans et autour d’une zone sécurisée. La zone comporte des barrières immatérielles, des accès fermés et sécurisés, des cellules robotisées mobiles et des boutons d'arrêt d'urgence. La situation est évoquée au préalable et des explications sont ensuite données sur la façon de mettre en place un système de sécurité à l'aide du relais de sécurité programmable ReeR Mosaic.



Découvrez le relais programmable avec fonctions de sécurité

Relais programmable avec fonctions de sécurité - Mosaic - ReeR Safety
Montage des barrières immatérielles de sécurité - ReeR Safety

Montage des barrières immatérielles de sécurité

Une barrière immatérielle peut être montée de différentes manières. L’espace disponible dans une machine ou une installation pour installer des barrières immatérielles est généralement suffisant, mais l’intégration n’est pas toujours aussi simple qu’il n’y paraît. Les vibrations peuvent par exemple affecter le bon fonctionnement d’une barrière immatérielle. ReeR dispose à cet effet de brides spéciales qui réduisent les vibrations. Découvrez les brides pour amortissement de vibrations.

Les brides de fixation SFB de ReeR Safety sont des équerres de montage réglables. Les deux équerres en plastique permettent de régler avec précision la position horizontale et verticale de la barrière immatérielle. Les pinces circulaires permettent à la barrière immatérielle de tourner le long de l'axe longitudinal.

Pour permettre cette rotation, les pinces supérieures et inférieures, attachées avec des boulons M4x10, doivent être desserrées. Une fois les pinces desserrées, la rotation souhaitée peut être effectuée. Une fois la barrière immatérielle positionnée dans la position souhaitée, les pinces doivent être à nouveau attachées.

Variantes

Les brides de fixation réglables/tournantes SFB conviennent aux barrières immatérielles Admiral, Vision et Metron. Les barrières immatérielles EOS s’utilisent avec les brides de fixation SFB-E en 4 ou 6 pièces (en fonction de la hauteur des barrières immatérielles de sécurité), SFB E-180 et SFB FAST. Les barrières immatérielles Safegate reçoivent les brides de fixation SFB-SG (4/6). Les brides de fixation SFB 4J sont réservées aux barrières immatérielles Janus.

Découvrez les brides de fixation pour barrières immatérielles
