Incrementele encoders en absolute encoders

Absolute encoders en incrementele encoders

Encoders zijn elektronische toestellen met een roterende as, welke pulsen genereert als de as verdraait. Een encoder wordt ook wel pulsgever genoemd. En zijn in principe twee soorten encoders: incrementele encoders en absolute encoders. Daarnaast hebben bepaalde encoders programmeerbare functies zoals resolutie en draairichting. Voor een hogere resolutie kan in plaats van een blokgolf ook gebruikgemaakt worden van een sinus en een cosinus signaal. Deze encoders worden ook wel sincos encoders genoemd. Tegenwoordig worden er steeds meer encoders gebruikt met een seriële uitgang.



Bekijk encoders Stel uw vraag

Absolute encoders en incrementele encoders | Scancon
Absolute encoder | Scancon

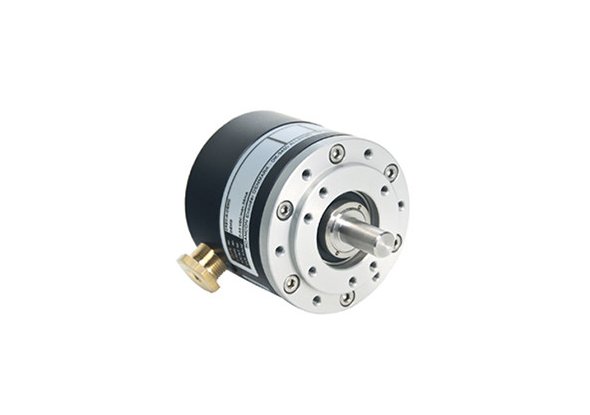

Absolute encoders

Absolute roterende encoders bieden unieke positiewaarden vanaf het moment dat ze worden ingeschakeld. Dit wordt bereikt door de positie van een gecodeerd element te scannen. Alle posities in deze systemen corresponderen met een unieke code. Zelfs bewegingen die plaatsvinden terwijl het systeem geen stroom heeft, worden in nauwkeurige positiewaarden omgezet zodra de encoder opnieuw wordt ingeschakeld.

Multiturn encoders

Multiturn encoders zijn absolute encoders die ook het aantal omwentelingen tellen. Een absolute encoder in singleturn-uitvoering meet binnen één omwenteling de absolute positie.



Bekijk de absolute encoders

Incrementele encoders

Incrementele encoders leveren informatie op over de hoek, positie en het aantal omwentelingen. De resolutie van de incrementele encoder wordt gedefinieerd op basis van het aantal pulsen of strepen per omwenteling welke de encoder voor iedere omwenteling doorgeeft aan de controller. De actuele positie kan worden bepaald door de controller door het tellen van voorgenoemde pulsen of strepen. Telkens wanneer de encoder wordt ingeschakeld, begint de telling vanaf nul, ongeacht waar de as zich bevindt. De eerste homing naar een referentiepunt is daarom onvermijdelijk bij alle positioneringstaken, zowel bij het opstarten van het besturingssysteem als wanneer de stroom naar de incrementele encoder is onderbroken.



Bekijk de incrementele encoders

Incrementele encoders holle as | Scancon
Absolute encoder positioneringsmotor RD6 | Lika

Absolute encoder positioneringsmotor

Voor snelle én precieze automatische omstellingen heeft Lika de RD6 positioneringsmotor ontwikkeld.  De RD6 positioneringsmotor zorgt voor de juiste spindle positie door de ingebouwde absolute encoder en aandrijfeenheid.
De verstelmotor wordt gemonteerd op positioneerassen om deze automatisch te laten instellen.

Lees meer over absolute encoder positioneringsmotor

Programmeerbare encoder met zeer hoge resolutie

De encoders van de eCODE serie van Scancon gebruiken een zeer nauwkeurig interpolerend optisch systeem dat zorgt voor een meting met hoge resolutie. De SCA94DD eCODE encoder is speciaal ontwikkeld voor windenergie-toepassingen die werken met langzaam draaiende Direct Drive-generatoren. De encoder eCODE serie is standaard voorzien van een aantal programmeerbare functies, waaronder resolutie en draairichting. Daarnaast bevat het diagnostische functies voor fout- en statusmeldingen. De encoder kan door de gebruiker zelf worden geprogrammeerd.

Lees meer over eCODE serie encoders

Programmeerbare encoder eCODE | Scancon
Programmeerbare incrementele trekkoordencoder SFE | Lika

Incrementele trekkoord encoder

De incrementele trekkoord encoder van Lika is vrij te programeren. Door de vrije programmeerbaarheid van de incrementele encoder, kan aan elke klantenspecifieke resolutievoorwaarde voldaan worden. De incrementele programmeerbare encoder levert de juiste en correcte informatie die benodigt is op, ongeacht voor welke industrie of toepassing.

Lees meer over programeerbare incrementele trekkoordencoder



Robuuste encoder met hoge precisie

De absolute encoder ASC85 is het paradepaard van Lika met holle doorlopende as en zeer hoge resolutie en nauwkeurigheid. De absolute encoder is ideaal voor toepassingen als robotica, radar en antennes, militaire toepassingen and geavanceerde algemene industriële toepassingen voor een grote precisie positiecontrole.

Lees meer over robuuste encoder met hoge precisie



Robuuste encoder met hoge precisie ASC85 | Lika
Magnetische absolute encoder SMAB | Lika | Fortop

Magnetische absolute encoder zonder rollagers | Laag profiel | IP69K

De magnetische absolute SMAB encoder van Lika heeft een vlakke magnetische ring met een grote holle as met een diameter van 80mm. De magnetische absolute encoder is geschikt voor extreme omstandigeden met een hoge afdichtingsgraad van IP69K.

Kenmerken:

  • Laterale magnetische uitlezing: 16-18 bit
  • Hoge afdichtingsgraad: IP69K
  • Vlakke magnetische as: 80mm diameter
  • Nulstelling, draairichting en foutmelding
  • Contactloze detectie en onderhoudsvrij

Lees meer over magnetische absolute encoders

Incrementele encoders | ATEX | Zone 2 en 22

Incrementele ATEX encoders zijn te gebruiken voor explosiegevaarlijke omgevingen, zones 2 en 22, met een temperatuurklasse van T5. De incrementele ATEX encoders hebben een compleet aanbod van uitgangen: NPN, PNP, Push-Pull, Line Driver, Universeel, 1Vpp. Er zijn versies met uitgaande en holle as met resoluties tot 10000 p/omw.

Lees meer over incrementele ATEX encoders

Incrementele dual output encoder EXAG | Scancon

Incrementele dual output encoder voor ATEX Zone 1 met Profibus

De EXAG Profibus/incrementele dual output encoder van Scancon is ontworpen voor gebruik in ATEX Zone 1 met de mogelijkheid tot terugkoppeling naar verschillende devices. De dual output encoder heeft een resolutie tot 30 bits multi-turn en een incrementele resolutie tot 8192 pulsen per omwenteling. De standaard dual output encoder is voorzien van een verwijderbare afdekkap voor on-site modificatie en door middel van draaischakelaars en instelling van het Profibus-adres.

Lees meer over de incrementele dual output encoder voor ATEX Zone 1 met Profibus

Veiligheidsencoder voor snelheidscontrole

De veiligheidsencoder ReeR Safecoder is in combinatie met de ReeR Mosaic serie een SIL 3 gecertificeerde veiligheidsbewaking voor snelheidscontrole. De encoder is verkrijgbaar in shaft of hollow shaft versie en voedingsspanningen van 24VDC en 5VDC en heeft een resolutie van 2048 pulsen. De shaft-variant heeft as diameter van 12 mm, de hollow shaft encoder heeft een as diameter van 10 mm. De veiligheidsencoder beschikt standaard over IP65 beschermingsgraad en optioneel over IP67.

Lees meer over toerentalbewaking met veiligheidsencoder

Toerentalbewaking met veiligheidsencoder | Fortop
ATEX encoders bestand tegen explosies en brand | Lika

ATEX encoders bestand tegen explosies en brand

Instrumenten die worden toegepast in potentieel explosieve omgevingen zijn in Europa verplicht om te voldoen aan de ATEX Directive 94/9/EC. Lika Electronic ontwikkelt en produceert een complete aanbod van ATEX gecertificeerde encoders, zowel incrementeel als absoluut, geschikt voor gebruik in toepassingen in gevaarlijke omgevingen als verfindustrie, chemische plants, raffinaderijen, offshore platforms, kunstmestbedrijven, voedingsindustrie, ATEX motoren en ATEX liftenbouw. Lees meer over ATEX encoders.



Bekijk encoders in de webshop
