Veiligheidsschakelaars voor chemie en hygiëne

Scharnierschakelaars met veiligheidsfunctie in RVS behuizing

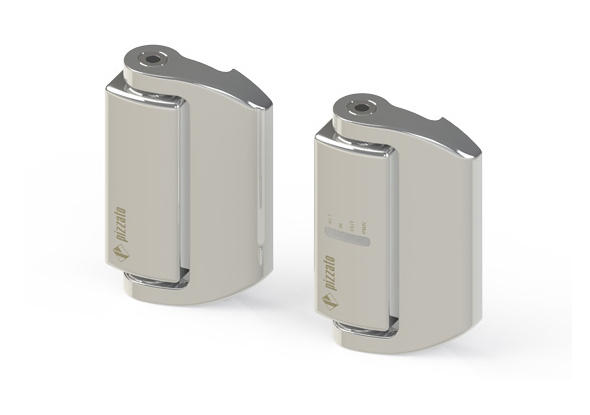

Pizzato Elettrica ontwikkelde de HX-serie scharniervormige veiligheidsschakelaars, waarbij veiligheid en stijl zijn versmolten in één product. De schakelaar is volledig geintegreerd in de mechanische scharnier, praktisch onzichtbaar voor een ondeskundig oog. Zonder zichtbare schroeven en prachtige afwerking, maakt de scharnierschakelaar perfect integreerbaar in modern ontworpen machines.

Reinheid en hygiëne

Dankzij het gebruik van AISI 316L RVS en de accurate afwerkingscoating is deze serie schakelaars inzetbaar voor alle toepassingen waar chemische en corrosievormende elementen aanwezig zijn evenals in septische toepassingen waar reinheid en hygiëne belangrijk zijn (bv. farmaceutische sector, chemische of scheepvaart sector en uiteraard de voedingsnijverheid). Optioneel uit te rusten met elektronisch circuit met behoud van PLe/SIL3, ook bij serieschakeling (2 safe in- en uitgangen, OSSD)



Stel uw vraag over HX-serie scharnierschakelaars

HX-serie scharnierschakelaars veiligheid | Pizzato

kenmerken

  • AISI 316L roestvrij stalen behuizing
  • afdichting IP67 en IP69K
  • schakelpunt instelbaar 1.5° ± 1°
  • versies met kabelaansluiting achteraan en kabel met M12 connector
  • lasermarkering vermijdt dat typecodering onleesbaar wordt na intensief gebruik (maintenance)
  • beschikbaar met mechanische of elektronische contactblokken

versie met mechanische contacten

Er zijn twee versies van deze RVS veiligheidschakelaars beschikbaar.

  • 2NO+2NC, geleide contacten met positieve opening
  • 2NO+2NC, geleide contacten met overlapping en positieve opening

versie met elektronische contacten

  • 2 veilige PNP uitgangen, 1 meldcontact PNP, 2 veilige PNP ingangen

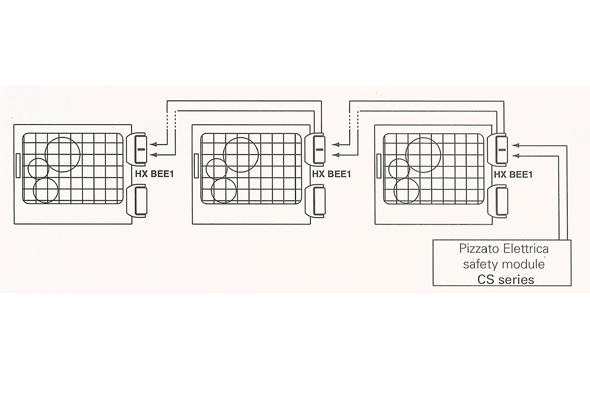

  • mogelijkheid in serie plaatsen van verschillende HX schakelaars: de redundante interne structuur van de HX veiligheidsschakelaars voldoen aan de criteria van de norm EN ISO 13489-1 en IEC 62061, aldus kunnen deze schakelaars geclassificeerd worden als categorie 4, PL e en SIL 3. HX serie scharnierschakelaars kunnen in serie worden geplaatst terwijl PLe wordt gehandhaafd, wanneer ze worden aangesloten op een veiligheidsrelais klasse 4 zoals Pizzato beschikbaar stelt.
  • 4 status-aanduider LEDs: de versie met electronische contacten is voorzien van 4 LEds die het mogelijk maken om snel de status te analyseren. Elke LED heeft een specifieke signalleringsfunctie als verkeerde aansluiting of slechte aansluiting. Dit vermijdt lange opspoortijden om de juiste fout(en) te detecteren.
