Veiligheids-PLC - Safety controller

Veiligheids-PLC

Een veiligheidsrelais of veiligheids-PLC speelt een belangrijke rol binnen een veiligheidssysteem. Potentiële gevaren van machines of installaties moeten veilig beheerd en bewaakt worden. Veiligheidsschakelaars bewaken de status van veiligheidsvoorzieningen. Bij de detectie van een onveilige situatie zal het veiligheidsrelais een signaal afgeven dat de energie naar de potentieel gevaarlijke machine/machinebeweging uitschakelt of het veiligheidscircuit veilig onderbreekt.

Functies veiligheids-PLC

Een veiligheids-PLC kan één of meerdere veiligheidsschakelaars beheren, zoals lichtschermen, fotocellen, noodstops, laserscanners, elektromechanische schakelaars, magnetische schakelaars, vergrendel veiligheidsdeurschakelaars, RFID-switches, veiligheidsmatten enzovoort. Een veiligheidsrelais heeft twee functies; enerzijds het verwerken van de signalen van de aangesloten veiligheidsschakelaars en componenten en anderzijds het veilig en betrouwbaar onderbreken of uitschakelen van potentieel gevaarlijke machine(functies).



Bekijk veiligheids-PLC in de webshop Stel uw vraag

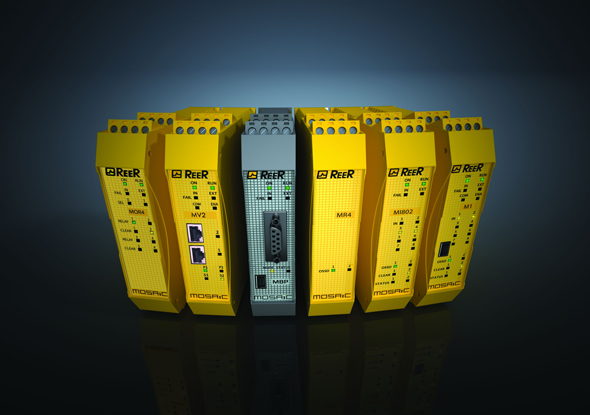

Veiligheids-PLC - Mosaic - ReeR Safety

Veiligheids PLC - Modulaire veiligheidscontroller

Basismodules en uitgangsmodules - Veiligheids PLC


Overzichtstabel basis- en uitgangsmodules Veiligheids-PLC - ReeR Mosaic
  Basismodule Uitgangsmodule OSSD Uitgangsmodule relais Uitbreidingsmodule relais
  Mosaic M1 Mosaic M1S Mosaic M1S COM* MO2 MO4 MO4L MO4L HC 58 MOR4 MOR4S8 MR2 MR4 MR8

Technische eigenschappen
Cat. / PL volgens EN ISO 12849-1 4/e 4/e 4/e 4/e 4/e
SIL CL volgens IEC/EN 62061 3 3 3 3 3
Veilige digitale ingangen 8 8 - - -
Relaisuitgangen (uitgangscontacten) - - - 4 NO 4 NO 2 NO / 1NC 4 NO / 4NC 8 NO / 4NC
Veilige, 2-kanaals uitgangen OSSD 2 1 4* 2 4 4* - -
Status uitgangen 2 1 4 2 4 8 - 8 -
Bouwbreedte 22,5 mm 45 mm 22,5 mm 22,5 mm 22,5 mm 45 mm
Technische specificaties en datasheets
Schroefklemmen RR401896 RR401382 RR403866 RR401900 RR401901 RR401438 RR403469 RR402212 RR402213 RR401902 RR401903 RR403735
Steekklemmen RR403240 RR401384 RR403867 RR403244 RR403245   RR403470 RR403248 RR403249 RR403246 RR403247 RR403736


* De Mosaic M1S COM beschikt over een ingebouwde communicatie interface. Lees hieronder meer over de Mosaic M1S COM veiligheids-PLC.

Mosaic M1S COM veiligheids-PLC van ReeR

De Mosaic M1S COM van ReeR Safety is een krachtige hoofdmodule met geïntegreerde fieldbus interface protocollen, waaronder Ethernet IP, EtherCAT, Profinet en Modbus TCP. Hiermee wordt het mogelijk om veiligheidsfuncties te koppelen aan systeemprocessen en externe verbindingen mogelijk te maken zonder hiervoor losse communicatie modules aan te hoeven schaffen waardoor de ReeR M1S COM een kostenbesparende oplossing is.

Met vier selecteerbare fieldbus interface protocollen via de MSD configuratiesoftware is de Mosaic M1S COM de ideale keuze voor het verbinden van veiligheidsfuncties met systeemprocessen.

Bovendien beschikt deze hoofdmodule over vier OSSD-veiligheidsuitgangen (Ple) of twee OSSD-uitgangsparen (Ple) en heeft het de capaciteit om 128 logische operatoren te verwerken. Hierdoor kunnen veiligheidstoepassingen nog effectiever worden gerealiseerd.

In-en uitgangsmodules + Analoge ingangsmodules - Veiligheids PLC

Overzichtstabel ingangsmodules Veiligheids-PLC - ReeR Mosaic
  Ingangsmodule In- en uitgangsmodule Analoge ingangsmodule
  MI8 MI16 MI12T8 MI8O2 MI8O4 MA2 MA4

Technische eigenschappen
Cat. / PL volgens EN ISO 12849-1 4/e 4/e 4/e
SIL CL volgens IEC/EN 62061 3 3 3
Veilige digitale ingangen 8 16 12 8 - -
Veilige, 2-kanaals uitgangen OSSD - 2 4* -
Bouwbreedte 22,5 mm 22,5 mm 22,5 mm
Technische specificaties en datasheets
Schroefklemmen MI8 MI16 MI12T8 MI8O2 MI8O4 MA2 MA4
Steekklemmen MI8C MI16C   MI8O2C MI8O4C  MA2C

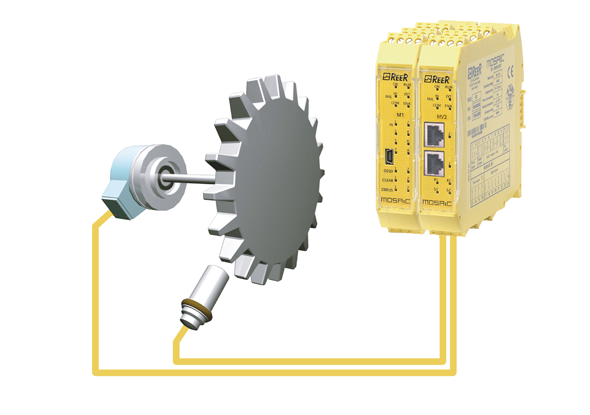

Modules voor toerentalbewaking en speed monitoring


Overzichtstabel toerentalbewakingsmodules Veiligheids-PLC - ReeR Mosaic
Toerentalbewakingsmodule
  MV0 MV1T MV1H MV1S MV2T MV2H MV2S MV1TB MV2TB

Technische eigenschappen
Cat. / PL volgens EN ISO 12849-1 4/e
SIL CL volgens IEC/EN 62061 3
PNP/NPN schakelaars 2
TTL incrementele encoder ingangen - 1 - - 2 - - 1 2
HTL incrementele encoder ingangen - - 1 - - 2 - - -
SIN/COS incrementele encoder ingangen - - - 1 - - 2 - -
Bouwbreedte 22,5 mm
Technische specificaties en datasheets
Schroefklemmen MV0 MV1T MV1H MV1S MV2T MV2H MV2S MV1TB MV2TB



Communicatie modules - Veiligheids PLC Mosaic


Overzichtstabel Communicatie modules Veiligheids-PLC - ReeR Mosaic
Communicatie modules
  MBP MBC MBD MBEC MBEI MBEP MBU MBMR MBEM MBCCL

Technische eigenschappen
Communicatie interface Profibus DP CANopen DeviceNET EtherCAT Ethernet IP PROFINET USB ModBus RTU ModBus TCP CC-Link
Bouwbreedte 22,5 mm
Technische specificaties en datasheets
Schroefklemmen MBP MBC MBD MBEC MBEI MBEP MBU MBMR MBEM MBCCL

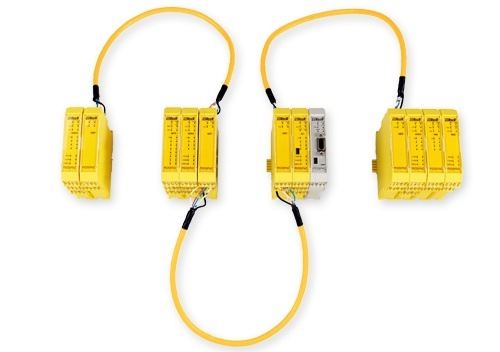

Overzichtstabel statusmodules en Remote I/O modules


Overzichtstabel statusmodules en Remote I/O modules
  Statusmodules Remote I/O modules
  MOS8 MOS16 MCT-1 MCT-2

Technische eigenschappen
Cat. / PL volgens EN ISO 12849-1 2/c -
SIL CL volgens IEC/EN 62061 2/c -
status uitgangen 8 16 -
Remote I/O kabels - 1 2
Bouwbreedte 22,5 mm
Technische specificaties en datasheets
Schroefklemmen MOS8 MOS16 MCT-1 MCT-2



Software (MSD) - Veiligheids-PLC

De veiligheids-PLC Mosaic van ReeR Safety is eenvoudig te programmeren met de gratis bijgeleverde software. De afbeelding hiernaast laat het basisscherm zien van een veiligheidssysteem ingevoerd in de MSD software. De software werkt doormiddel van 'drag and drop'. Alle verschillende onderdelen kunnen versleept en verplaatst worden. Hulp nodig bij het programmeren of het programmeren zelf willen leren? Volg onze workshop 'Veiligheidsrelais programmeren'. Meld u eenvoudig online aan!

Projectrapportage en logbestanden

De hoofdmodule ReeR Mosaic M1 beschikt over een USB aansluiting waarmee u de hoofdmodule koppelt aan uw PC via een USB kabel. De software staat toe om het softwareontwerp te valideren in de vorm van een simulatie en projectrapport. Het projectrapport bevat de naam van het project, configuratie, veiligheidsinformatie (PFHd, MTTFd, DCavg) en de gebruikte modules, middelen en onderdelen. De software genereert een logbestand met de datum wanneer het project is gecreëerd met de gerelateerde controlesom (CRC 4-cijferige hexadecimale identificatie) welke wordt opgeslagen in de Mosaic M1-module.

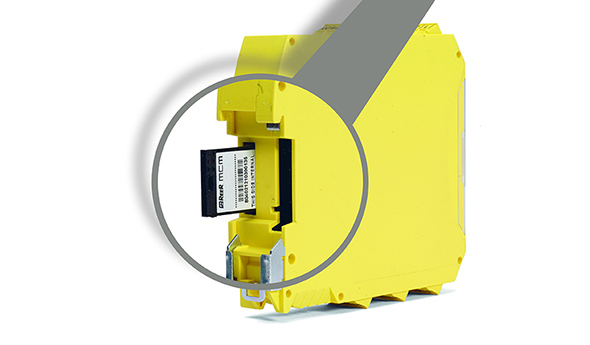

Mosaic Configuration Memory

Mocht het een standaard veiligheidssysteem zijn of grotendeels standaard dan is de 'Mosaic Configuration Memory' een tijdbesparende oplossing. Een eerder geprogrammeerde veiligheidssysteem is doormiddel van een memorycard eenvoudig over te zetten naar een andere ReeR Mosaic M1 module.



Bekijk Mosaic Configuration Memory in de webshop

Software veiligheids-PLC Mosaic - ReeR Safety
Applicatievoorbeelden Mosaic - ReeR Safety

Toepassingen veiligheids-PLC

Met gebruik van de veiligheids-PLC Mosaic van ReeR bespaart u niet alleen bekabeling in uw kast, ook het aantal relais kan gereduceerd worden door de Mosaic toe te passen. In de volgende applicatievoorbeelden wordt gebruik gemaakt van de veiligheids-PLC Mosaic:

Beveiliging van robot met lichtschermen

Toerentalbewaking gevaarlijke machine

Belading en ontlading bewerkbank





Analoge ingangsmodule voor veiligheids PLC

Hoofdmodule Mosaic M1S - Veiligheids PLC

Toerentalbewaking voor onveilige machines met toerentalbewakingsrelais
