Elektronisch compenseren voor schone energie
Met elektronische compensatie is het mogelijk inductief, capacitief en harmonisch blindvermogen te compenseren. Daarnaast is het mogelijk onbalans in de fase stromen op te heffen. Hiermee wordt extra vermogensruimte gecreëerd, worden de energieverliezen beperkt en kunnen boetes en claims worden voorkomen.
Daarnaast zorgt het reduceren van harmonische stromen tot een forse verbetering van de spanningskwaliteit, waardoor de aangesloten apparatuur langer, efficiënter en effectiever functioneert.
De Statische VAR Generator (SVG) en Actief Harmonisch Filter (AHF) van Sinexcel zijn gebaseerd op 3-level IGBT technologie. Daardoor zijn er compacte units ontstaan met een laag gewicht geschikt voor wand- en rackmontage. Met het gebruikersvriendelijke kleurenscherm zijn de modellen eenvoudig te bedienen.
Statische VAR Generator (SVG)
De opvolger van de cos-phi bank

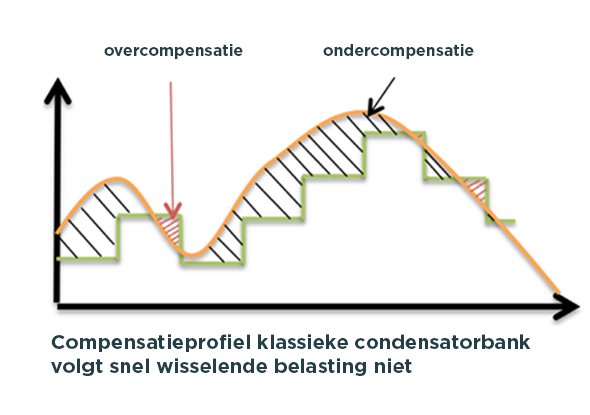

In veel installaties worden condensatorbanken toegepast om blindstroom te reduceren. In moderne installaties geven deze condensatorbanken vaak problemen en zijn actief harmonische filters te duur.
Daarom is er nu een elektronische variant van de condensatorbank - gebaseerd op 3-level IBGT-technologie - ontwikkeld: de Statische VAR Generator.
Werkingsprincipe van een SVG
Een Statische VAR-generator (SVG) is een snelle elektronische en traploze blindstroomcompensatie zonder condensatoren. De SVG meet de inductieve stroom [1] en injecteert een stroom die dusdanig in fase verschoven is met de spanning [2] dat de stroom voor het filter [3] keurig in fase loopt met de spanning.
Eigenschappen van een Statische VAR Generator
- Zowel inductief en capacitief blindvermogen compenseren
- Onbalans in fase-stromen opheffen en vermogensruimte creëren.
- Bestand tegen harmonische stromen.
Typische toepassingsgebieden van een Statische VAR Generator
- Compenseren blindstroom in moderne installaties
- Onbalans opheffen voor zowel levering als teruglevering
- Ontlasten nulleider
Voordelen SVG ten opzichte van een condensatorbank
- Zowel inductief als capacitief blindvermogen compenseren
- Supersnelle responsietijd (<15ms)
- Snel en traploos, waardoor over- of ondercompensatie niet mogelijk is
- Compacter en lager gewicht (100 kVar <15 kg!)
- Minder energieverlies
- Niet overbelastbaar en ongevoelig voor resonantie en interharmonischen
- Onderhoudsvrij
Overzicht fortop FPC-SVG Statische VAR Generators
| Overzicht fortop FPC-SVG Statische VAR Generators in wandmontage | ||||
 |
|
|
 |
|
| Type | FPC-SVG30/400 | FPC-SVG50/400 | FPC-SVG100/400 | FPC-SVG200/400 |
| Compensatievermogen | 30 kVar | 50 kVar | 100 kVar | 200 kVar |
| Compensatie harmonische | Geen | |||
| Cos phi verbetering | Dynamisch inductief en capacitief, configureerbaar tot 1.0 | |||
| Balancering fasen L1, L2, L3 | Aan/uit (fase - fase & fase - N) | |||
| Afmetingen | 600 x 1000 x 300 mm | 600 x 1200 x 400 mm | ||
| Gewicht | 49 kg | 50 kg | 57 kg | 93 kg |
| Kabelaansluiting (max) | 5 x 95 mm2 | 2 x 5 x 95 mm2 | ||
| Afzekerwaarde | 63 A | 100 A | 250 A | 400 A |
| Netspanning | 400 V +/-10% | |||
| Communicate | Modbus RTU/TCP via RS-485 / IP + I/O | |||
| Artikelnummers Rittal IP32 kast | ||||
| Met 7" display en statusindicatie | FP000301 | FP000302 | FP000303 | FP000304 |
| + monitoring package (o.a. UMG 604) | FP000311 | FP000312 | FP000313 | FP000314 |
| Artikelnummers Rittal IP54 kast | ||||
| Met aan/uit knop en statusindicatie | FP000401 | FP000402 | FP000403 | FP000404 |
| + monitoring package (o.a. UMG 604) | FP000411 | FP000412 | FP000413 | FP000414 |
| SVG OEM modules voor elektronische compensatie | ||||
 |
|
|
|
|
| Type | SVG 30 OEM | SVG 50 OEM | SVG 100 OEM | SVG 200 OEM |
| Compensatievermogen | 30 kVar | 50 kVar | 100 kVar | 200 kVar |
| Wandmontage afmeting (bxdxh) | 500 x 470 x 88 mm | 500 x 520 x 88 mm | 500 x 520 x 100 mm | 500 x 646 x 220 mm |
| Rackmontage afmeting (bxdxh) | 500 x 515 x 180 mm | 500 x 546 x 190 mm | 500 x 550 x 190 mm | 500 x 722 x 370 mm |
| Gewicht | 24 kg | 25 kg | 32 kg | 63 kg |
| Artikelnummers | ||||
| Wandmontage 3P4W | SL100113 | SL100117 | SL100093 | SL100121 |
| Wandmontage 3P3W | SL100111 | SL100115 | SL100091 | SL100119 |
| Rackmontage 3P4W | SL100112 | SL100116 | SL100092 | SL100120 |
| Rackmontage 3P3W | SL100110 | SL100114 | SL100090 | SL100118 |
| OEM opties | ||||
| IP21 afschermkap | Verwacht medio 2024 | |||
| 7" HMI | SL900094 | |||
| Externe TCP/IP IO kaart | SL900095 | |||
Actief harmonisch filter (AHF) - Sinexcel
Compenseren van harmonische stromen
Met een actief harmonisch filter kunnen harmonische stromen worden gecompenseerd, waardoor extra vermogensruimte wordt gecreëerd en uitval van machines en apparatuur wordt voorkomen.
Het actief filter is gebaseerd op 3-level IGBT-technologie, waardoor het filter compact is en de verliezen minimaal zijn.
Werkingsprincipe van een actief harmonisch filter (AHF)
Een actief harmonisch filter filtert harmonische stromen met een werkingsprincipe die gebaseerd is op het principe van “noise-cancelling”. Het filter meet de stroomvervuiling [1] en injecteert een tegenstroom [2] die dusdanig van vorm is dat de stroom voor het filter [3] weer sinusvormig wordt. Hiermee wordt al het harmonisch blindvermogen gecompenseerd.
Inductief, capacitief en harmonisch compenseren
Het harmonisch filter is tevens in staat zowel inductief als capacitief blindvermogen te compenseren, waarmee een dergelijk filter universeel inzetbaar is en niet overbelastbaar is.
Eigenschappen van een actief harmonisch filter
- Opheffen van harmonische stromen
- Zowel inductief als capacitief blindvermogen compenseren
- Onbalans in fase-stromen opheffen en vermogensruimte creëren
- Verbeteren van spanningskwaliteit
Typische toepassingen van een actief harmonisch filter (AHF)
- Reduceren van inductief, capacitief en harmonisch blindvermogen
- Reduceren problemen met LED verlichting, laadpunten en frequentie-gestuurde motoren
- Wegfilteren harmonische stromen en daardoor verbetering van spanningskwaliteit
Voordelen van een actief harmonisch filter
- Alle power quality problemen kunnen worden opgelost
- Zowel inductief, capacitief als harmonisch blindvermogen compenseren
- Ongelijk belaste fasen gelijktrekken waardoor extra vermogensruimte ontstaat
- Verbetering spanningskwaliteit
- Nog meer vermogensruimte door beperken derating vermogenstransformator
- Supersnelle responsietijd (<5ms) en continue aanpassing aan de belasting
- Minder verliezen, lagere footprint
- Niet overbelastbaar en ongevoelig voor resonantie en interharmonischen
Overzicht fortop FPC-AHF Actieve Harmonische Filters (AHF)
| Overzicht fortop FPC-AHF Actieve Harmonische Filters in wandmontage | |||||
 |
|
|
|
 |
|
| Type | FPC-AHF35/400 | FPC-AHF60/400 | FPC-AHF100/400 | FPC-AHF150/400 | FPC-AHF300/400 |
| Compensatievermogen | 35 A | 60 A | 100 A | 150 A | 300 A |
| Compensatie harmonische | Individuele compensatie harmonische tot 50e orde | ||||
| Cos phi verbetering | Dynamisch inductief en capacitief, configureerbaar tot 1.0 | ||||
| Balancering fasen L1, L2, L3 | Aan/uit (fase - fase & fase - N) | ||||
| Afmetingen | 600 x 1000 x 300 mm | 600 x 1200 x 400 mm | |||
| Gewicht | 44 kg | 44 kg | 45 kg | 52 kg | 87 kg |
| Kabelaansluiting (max) | 5 x 95 mm2 | 2 x 5 x 95 mm2 | |||
| Afzekerwaarde | 63 A | 100 A | 160 A | 250 A | 400 A |
| Netspanning | 400 V +/-10% | ||||
| Communicate | Modbus RTU/TCP via RS-485 / IP + I/O | ||||
| Artikelnummers Rittal IP32 kast | |||||
| Met 7" display en statusindicatie | FP000101 | FP000102 | FP000103 | FP000104 | FP000105 |
| + monitoring package (o.a. UMG 604) | FP000111 | FP000112 | FP000113 | FP000114 | FP000115 |
| Artikelnummers Rittal IP54 kast | |||||
| Met aan/uit knop en statusindicatie | FP000201 | FP000202 | FP000203 | FP000204 | FP000205 |
| + monitoring package (o.a. UMG 604) | FP000211 | FP000212 | FP000213 | FP000214 | FP000215 |
| AHF OEM modules voor elektronische compensatie | |||||
 |
|
|
|
 |
|
| Type | AHF 35 OEM | AHF 60 OEM | AHF 100 OEM | AHF 150 OEM | AHF 300 OEM |
| Compensatievermogen | 35 A | 60 A | 100 A | 150 A | 300 A |
| Afmetingen | 500 x 470 x 88 mm | 500 x 470 x 88 mm | 500 x 520 x 88 mm | 500 x 520 x 100 mm | 500 x 646 x 220 mm |
| Gewicht | 24 kg | 24 kg | 25 kg | 32 kg | 63 kg |
| Kabelaansluiting (max) | 70 mm2 | ** | |||
| Artikelnummers | |||||
| Wandmontage 3P4W incl. 4,3" HMI | SL200040 | SL200044 | SL200036 | SL200032 | SL200056 |
| Wandmontage 3P3W incl. 4,3" HMI | SL200038 | SL200042 | SL200034 | SL200030 | SL200054 |
| Rackmontage 3P4W | SL200039 | SL200043 | SL200035 | SL200031 | SL200055 |
| Rackmontage 3P3W | SL200037 | SL200041 | SL200033 | SL200029 | SL200053 |
| OEM opties | |||||
| IP21 afschermkap | Verwacht medio 2024 | ||||
| 7" HMI | SL900094 | ||||
| Externe TCP/IP IO kaart | SL900095 | ||||
Advanced Static VAR Generator
De beste oplossing voor reductie blindvermogen en wegfilteren van de meest voorkomende harmonische
In de meeste installaties bestaat het blindvermogen uit zogenaamd inductief blindvermogen (slechte cos-phi) en harmonisch blindvermogen veroorzaakt door stroomharmonischen tot en met de 9e orde. Juist voor deze toepassing is de ASVG ontwikkeld.
Met de ASVG kan - net als met de SVG - inductief- of capacitief blindvermogen worden gereduceerd. Daarnaast kan 50% van beschikbare compensatiecapaciteit worden gebruikt voor het reduceren van de harmonische tot en met de 11e orde. Dat betekent dat voor de meeste installaties dat de ASVG de meest effectieve oplossing is voor het reduceren van het blindvermogen.
Net als bij de AHF en de SVG is de ASVG op basis van IBGT-technologie – ontwikkeld. Dat betekent kleine afmetingen, licht in gewicht en lage verliezen.
Modeloverzicht fortop FPC-ASVG Advanced Statische VAR Generators (ASVG)
| Overzicht fortop FPC-ASVG Advanced Statische VAR Generators in wandmontage | ||||
 |
|
|
 |
|
| Type | FPC-ASVG30/400 | FPC-ASVG50/400 | FPC-ASVG100/400 | FPC-ASVG200/400 |
| Compensatievermogen | 30 kVar | 50 kVar | 100 kVar | 200 kVar |
| Compensatie harmonische | Tot en met de 11e orde | |||
| Cos phi verbetering | Dynamisch inductief en capacitief, configureerbaar tot 1.0 | |||
| Balancering fasen L1, L2, L3 | Aan/uit (fase - fase & fase - N) | |||
| Afmetingen | 600 x 1000 x 300 mm | 600 x 1200 x 400 mm | ||
| Gewicht | 49 kg | 50 kg | 57 kg | 93 kg |
| Kabelaansluiting (max) | 5 x 95 mm2 | 2 x 5 x 95 mm2 | ||
| Afzekerwaarde | 63 A | 100 A | 250 A | 400 A |
| Netspanning | 400 V +/-10% | |||
| Communicate | Modbus RTU/TCP via RS-485 / IP + I/O | |||
| Artikelnummers Rittal IP32 kast | ||||
| Met 7" display en statusindicatie | FP000501 | FP000502 | FP000503 | FP000504 |
| + monitoring package (o.a. UMG 604) | FP000511 | FP000512 | FP000513 | FP000514 |
| Artikelnummers Rittal IP54 kast | ||||
| Met aan/uit knop en statusindicatie | FP000601 | FP000602 | FP000603 | FP000604 |
| + monitoring package (o.a. UMG 604) | FP000611 | FP000612 | FP000613 | FP000614 |
| ASVG OEM modules voor elektronische compensatie | |||||
 |
|
|
|
||
| Type | ASVG 30 OEM | ASVG 50 OEM | ASVG 100 OEM | ASVG 200 OEM | |
| Compensatievermogen | 30 kVar | 50 kVar | 100 kVar | 200 kVar | |
| Afmeting (bxdxh) | 500 x 470 x 88 mm | 500 x 520 x 88 mm | 500 x 520 x 100 mm | 500 x 646 x 220 mm | |
| Gewicht | 24 kg | 25 kg | 32 kg | 63 kg | |
| Kabelaansluiting | 70 mm2 | ** | |||
| Artikelnummers | |||||
| Wandmontage 3P4W | SL100097 | SL100101 | SL100105 | SL100109 | |
| Wandmontage 3P3W | SL100095 | SL100099 | SL100103 | SL100107 | |
| Rackmontage 3P4W | SL100096 | SL100100 | SL100104 | SL100108 | |
| Rackmontage 3P3W | SL100094 | SL100098 | SL100102 | SL100106 | |
| OEM opties | |||||
| IP21 afschermkap | Verwacht medio 2024 | ||||
| 7" HMI | SL900094 | ||||
| Externe TCP/IP IO kaart | SL900095 | ||||
