Choisissez l’analyseur adapté à votre application
Le besoin de mesurer augmente. Outre une meilleure compréhension de la consommation d’énergie, de plus en plus d’entreprises souhaitent également obtenir une vision claire de la charge de leur installation ainsi que de la qualité de la tension et du courant (Power Quality). Elles souhaitent également être averties à temps en cas de perturbations.
Application du bon analyseur en pratique
Le niveau de détail requis dépend de l’application. Dans certaines situations, une simple mesure d’énergie suffit, tandis que dans d’autres, une analyse détaillée de la qualité de la tension ou des perturbations est nécessaire. Différents types d’analyseurs sont disponibles dans la gamme fortop pour répondre à ces besoins.
- Analyseurs de qualité de l’énergie : mesures conformes aux normes internationales (comme IEC 61000-4-30), avec un enregistrement précis de la qualité de la tension, des harmoniques et du flicker.
- Analyseurs de puissance : analyse plus approfondie de la qualité de la tension, avec un taux d’échantillonnage élevé et l’enregistrement, entre autres, des creux de tension, des pics et des transitoires.
- Analyseurs multivoies : adaptés à la mesure simultanée de plusieurs groupes avec un seul appareil de mesure, offrant un gain de place, un temps de montage réduit et une lecture centralisée.
- Analyseurs d’énergie : adaptés aux mesures d’énergie générales, avec un aperçu des variables électriques et une analyse de base des harmoniques.
Quel analyseur convient à votre application ?
Le choix d’un analyseur dépend de ce que vous souhaitez mesurer et de la manière dont vous souhaitez visualiser les données.

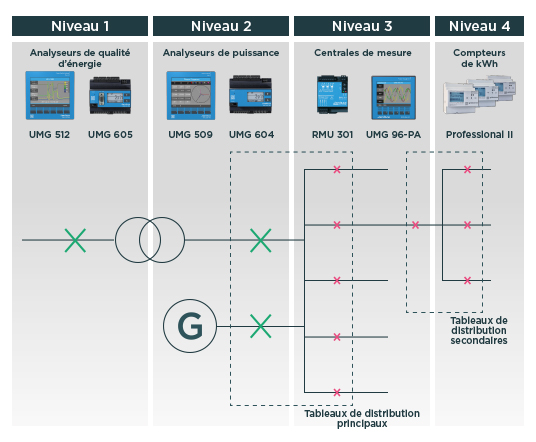

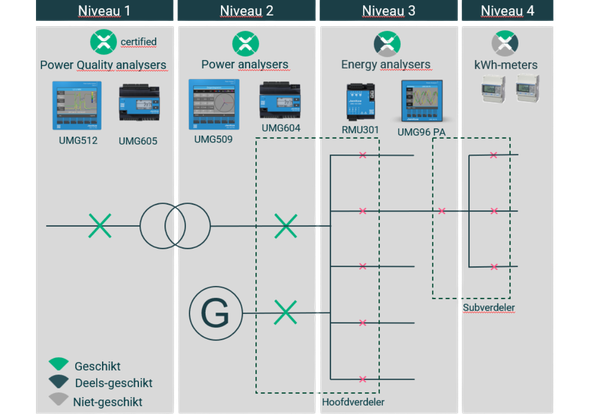

Niveaux de mesure du plan - Raisons de mesurer
Niveau 1 (Cellules d’arrivée) ⇒ analyseurs de qualité de l’énergie
- Mesure de contrôle de la consommation kWh
- Surveillance de la puissance contractuelle avec le gestionnaire de réseau
- Enregistrement des creux et des pics de tension
- Surveillance de la qualité de la tension selon EN 50160
Niveau 2 (TGBT – arrivée = côté BT du transformateur) ⇒ analyseurs de puissance
- Surveillance de la réserve de puissance sur le transformateur et le groupe électrogène
- Surveillance du facteur de puissance (inductif/capacitif)
- Surveillance de la qualité de la tension selon IEC 61000-2-4
- Enregistrement des creux, pics et formes d’onde de tension
- Mesure de la consommation d’énergie
Niveau 3 (TGBT – départs) ⇒ analyseurs d’énergie
- Enregistrement de la consommation par partie du bâtiment ou de l’installation
- Identification de l’origine des perturbations réseau
- Détermination de la réserve de puissance par partie d’installation
Niveau 4 (Tableaux de distribution – armoires) ⇒ compteurs kWh sur rail DIN
- Enregistrement de la consommation par partie d’installation ou par consommateur final
- Détermination de la réserve de puissance par partie d’installation
Choisir le bon analyseur de puissance (qualité)
| Groupe de compteurs | Analyseurs de qualité de l’énergie | Analyseurs de puissance | ||||||
| Type | UMG 512-PRO | UMG 605-PRO | UMG 509-PRO | UMG 604-PRO | UMG 96-PQ-L | UMG 96-PQ-L-LP | UMG 96-PQ-L IT | Module d’extension UMG 96-PQ-L / PA |
 |
 |
 |
 |
 |
|
|
 |
|
| Spécifications générales | ||||||||
| Tension de mesure | 600 V (L-L)* | 480 V (L-L) | 600 V (L-L)* | 480 V (L-L) | 600 V (L-L)* | 600 V (L-L)* | 600 V (L-L)* | - |
| Courant de mesure | 5 A/1 A | 5 A/1 A | 5 A/1 A | 5 A/1 A | 5 A/1 A | 333 mV | 333 mV | - |
| Horloge/mémoire | 256 MB | 128 MB | 256 MB | 128 MB | 64 MB | 64 MB | 64 MB | - |
| Mode de montage | Panneau 144 | Rail DIN | Panneau 144 | Rail DIN | Panneau 96 | Panneau 96 | Panneau 96 | - |
| Logique intégrée | Jasic® | Jasic® | Jasic® | Jasic® | - | - | - | - |
| Interface web | v | v | v | v | - | - | - | - |
| Power Quality | ||||||||
| Analyse harmonique | 1..63 + THD | 1..63 + THD | 1..63 + THD | 1..40 + THD | 1..65 + THD | 1..65 + THD | 1..65 + THD | - |
| Canaux tension/courant | 5/4 | 5/4 | 5/4 | 5/4 | 4/3 | 4/3 | 4/3 | -/1 |
| Creux, pics et transitoires | v | v | v | v | v | v | v | - |
| Flicker | v | v | - | - | v | v | v | - |
| Mesure de sécurité (RCM) | v | - | v | - | Option | Option | Option | v |
| IEC 61000-4-30 | Classe A | Classe S | - | - | Classe S (option) | Classe S (option) | Classe S (option) | - |
| Rapports EN 50160/61000-2-4 | v/v | v/v | -/v | -/v | - | - | - | - |
| Précision V/A (%) | 0,1/0,2 | 0,2 | 0,1/0,2 | 0,2 | 0,1/0,2 | 0,1/0,2 | 0,1/0,2 | - |
| Précision kWh | 0,2s | 0,5s | 0,2s | 0,5s | 0,2s | 0,2s | 0,2s | - |
| Interfaces et protocoles | ||||||||
| RS485 (Modbus) | v | v | v | v | v | v | v | - |
| Ethernet | v | v | v | v | Option | Option | Option | v |
| Profibus DP | v | v | v | - | - | - | - | - |
| BACnet IP | Option | Option | Option | Option | - | - | - | - |
| Entrées et sorties | ||||||||
| Entrées/sorties numériques | 2/2 | 2/2 | 2/2 | 2/2 | 3/3 | 3/3 | 3/3 | - |
| Entrées/sorties analogiques | 1/- | 1/- | 1/- | 1/- | Option/1 | Option/1 | Option/1 | 3/- |
| Canaux tension / courant | 5/4 | 5/4 | 5/4 | 5/4 | 4/3 | 4/3 | 4/3 | -/1 |
| Alimentation auxiliaire et numéros d’article | ||||||||
| 95..240 VAC/80..300 VDC | JA200414 | JA500416 | JA200412 | JA500415 | - | - | - | - |
| 48..120 VAC/24..150 VDC | JA200219 | JA500231 | JA200222 | JA500225 | - | - | - | - |
| 90..277 VAC/90..250 VDC | - | - | - | - | JA100420 | JA100496 | - | JA900119 |
| 24..90 VAC/24..90 VDC | - | - | - | - | JA100422 | JA100497 | - | - |
| Alimentation auxiliaire et numéros d’article option classe S UMG 96-PQ-L | ||||||||
| 90..277 VAC/90..250 VDC | - | - | - | - | JA100421 | JA100427 | JA100426 | - |
| 24..90 VAC/24..90 VDC | - | - | - | - | JA100423 | JA100428 | - | - |
* 417 V (L-N) / 720 V (L-L) dans les systèmes triphasés à 4 fils (avec neutre)
600 V (L-L) dans les systèmes triphasés à 3 fils (sans neutre)
Choisir le bon analyseur multicanal
| Groupe de compteurs | Analyseurs multicanaux | Modules de mesure | Modules de communication | ||||

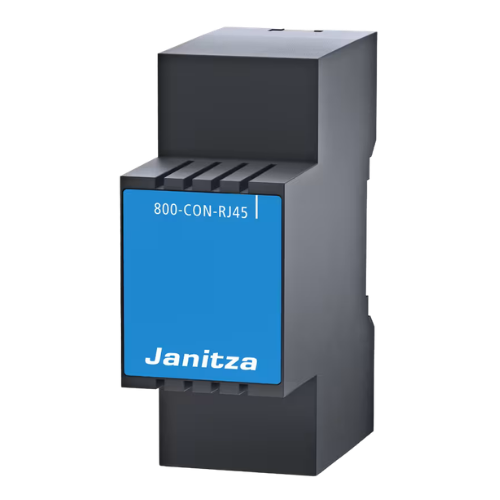

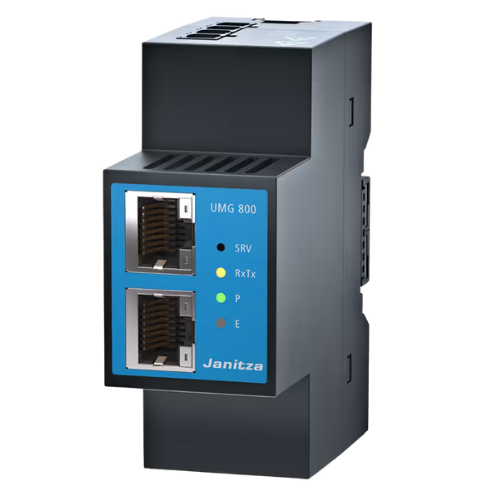

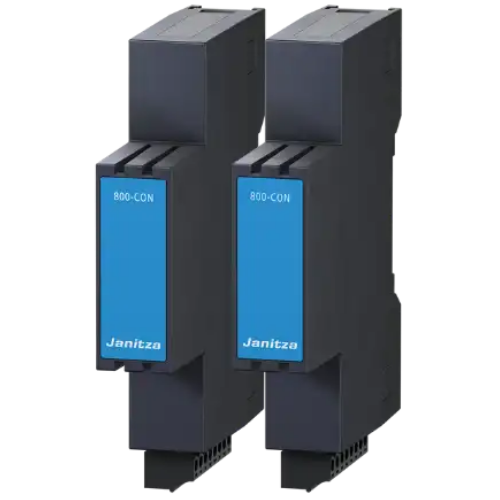

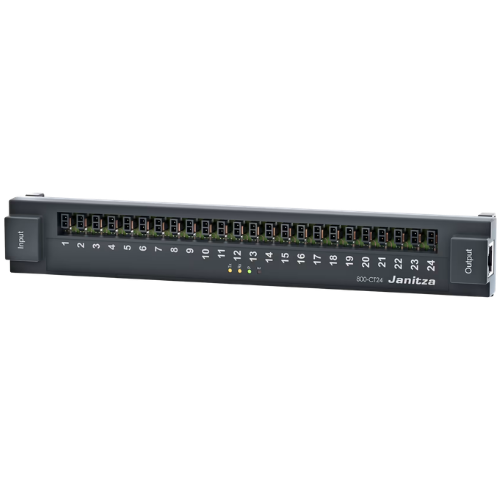

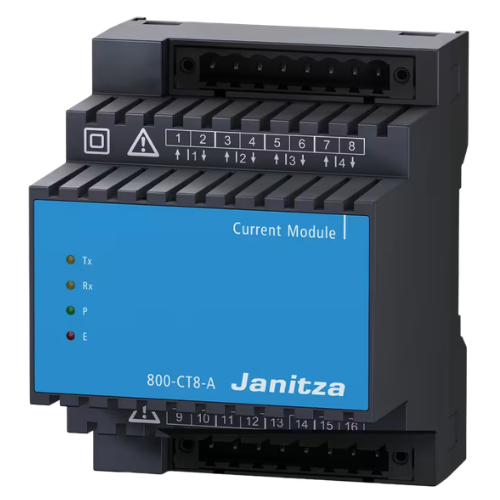

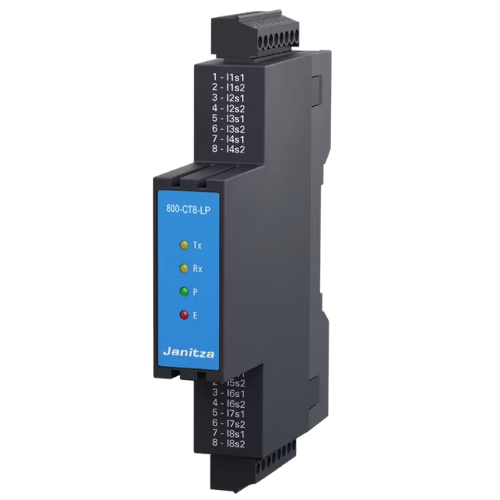

| Type | UMG 801 | UMG 800 | 800-CT8-A | 800-CT8-LP | 800-CT24 | 800-CON (jeu) | 800-CON-RJ45 |
 |
 |
 |
 |
 |
 |
 |
|
| Spécifications générales | |||||||
| Tension de mesure | 690 V (L-L) | 480 V (L-L) | - | - | - | - | - |
| Courant de mesure | 5 A/1 A | - | 5 A/1 A | 5 A/1 A | 333 mV | - | - |
| Horloge/mémoire | 4 GB | 4 GB | - | - | - | - | - |
| Mode de montage | Rail DIN | Rail DIN | Rail DIN | Rail DIN | Rail DIN | Rail DIN | Rail DIN |
| Logique intégrée | v | v | - | - | - | - | - |
| Interface web | v | v | - | - | - | - | - |
| Power Quality | |||||||
| Analyse harmonique | 1..127/1..63 + THD (U/I) | 1..63 + THD (U/I) | 1..25 + THD | 1..25 + THD | 1..25 + THD | - | - |
| Creux de tension, surtensions et transitoires | v | v | - | - | - | - | - |
| Flicker | v | v | - | - | - | - | - |
| Mesure de sécurité (RCM) | v | - | - | - | - | - | - |
| IEC61000-4-30 | v | v | - | - | - | - | - |
| Rapports EN50160/61000-2-4 | v | v | - | - | - | - | - |
| Précision V/A(%) | 0,2/0,2 | 0,2/0,2 | -/0,5 | -/0,5 | -/0,5 | - | - |
| Précision kWh | 0,5 s | 0,5 s | - | - | - | - | - |
| Interfaces et protocoles | |||||||
| RS485 (Modbus) | v | - | - | - | - | - | - |
| Ethernet | v | - | - | - | - | - | - |
| Entrées et sorties | |||||||
| Entrées/sorties numériques | 4/4 | - | - | - | - | - | - |
| Entrées/sorties analogiques | -/1 | - | - | - | - | - | - |
| Canaux tension / courant | 4/8 | - | -/8 | -/8 | - | - | - |
| Tension d'alimentation et numéros d'article | |||||||
| 24 VDC | JA500417 | JA500953 | - | - | - | - | - |
| Néant | - | - | JA500068 | JA900429 | JA500067 | JA500206 | JA500208 |
Choisir le bon Analyseur d'énergie
| Groupe de compteurs | Analyseurs d'énergie | |||||||||
| Type | UMG 96RM-E | UMG 96RM-CBM | UMG 96RM-P | UMG 96RM-PN | UMG 96RM-M | UMG 96RM | UMG 96-PA | Module d'extension pour UMG 96-PA / PQ-L | UMG 96-S2 | UMG 103-CBM |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| Spécifications générales | ||||||||||
| Horloge/mémoire | 256 MB | 256 MB | 256 MB | - | - | - | 8 MB | - | - | 4 MB |
| Mode de montage | Panneau 96 | Panneau 96 | Panneau 96 | Panneau 96 | Panneau 96 | Panneau 96 | Panneau 96 | - | Panneau 96 | Rail DIN |
| Logique intégrée | - | - | - | - | - | - | - | - | - | - |
| Power Quality | ||||||||||
| Analyse harmonique | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40 + THD | 1..40/25 + THD (U/I) | - | 1..15 + THD | 1..40 + THD |
| Creux, pics et transitoires | - | - | - | - | - | - | - | - | - | - |
| Flicker | - | - | - | - | - | - | - | - | - | - |
| Mesure de sécurité (RCM) | v | - | - | v | - | - | Option | v | - | - |
| IEC61000-4-30 | - | - | - | - | - | - | - | - | - | - |
| Rapports EN50160/61000-2-4 | - | - | - | - | - | - | - | - | - | - |
| Précision V/A(%) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | - | 0,2 | 0,2 |
| Précision kWh | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | 0,5s | - | 0,5s | 0,5s |
| Interfaces et protocoles | ||||||||||
| RS485 (Modbus) | -/v | -/v | -/v | -/v | -/v | -/v | v | - | v | v |
| Ethernet | v | - | - | 2x | - | - | - | v | - | - |
| USB | - | v | - | - | - | - | - | - | - | - |
| Profibus DP | - | - | v | - | - | - | - | - | - | - |
| M-Bus | - | - | - | - | v | - | - | - | - | - |
| PROFINET | - | - | - | v | - | - | - | - | - | - |
| BACnet IP | Option | - | - | - | - | - | - | - | - | - |
| Entrées et sorties | ||||||||||
| Entrées/sorties numériques | 3/5 | 4/6 | 4/6 | 3/5 | -/2 | -/2 | 3/3 | - | -/1* | -/- |
| Entrées/sorties analogiques | 2/- | -/- | -/- | 2/- | -/- | -/- | option/1 | 3/- | -/- | -/- |
| Canaux tension / courant | 4/4 | 4/4 | 4/4 | 4/4 | 4/3 | 4/3 | 4/3 | -/1 | 4/3 | 3/3 |
| Tension d'alimentation et numéros d'article | ||||||||||
| 90..277 VAC/90..250 VDC | JA101912 | JA100792 | JA101910 | JA100085 | JA101911 | JA101905 | JA100284 | JA900119 | JA100400 | JA500138 |
| 24..90 VAC/24..90 VDC | JA100104 | JA100126 | JA100133 | JA100134 | JA100105 | JA100101 | JA100304 | - | - | - |
* Uniquement pour impulsion, kWh et kVARh
Choisir le bon compteur de kWh
| Compteurs kWh gridXense Professional II | ||||
 |
|
|
|
|
| Valeurs de consommation | ||||
| Consommation d’énergie (kWh) | ∑ / par phase / 2 tarifs | |||
| Injection d’énergie (kWh) | ∑ / 2 tarifs | |||
| Consommation réactive inductive | ∑ / par phase / 2 tarifs | |||
| Consommation réactive capacitive | ∑ / 2 tarifs | |||
| Autres données de mesure | ||||
| Protocole de communication | - | M-Bus | Modbus RTU | Modbus TCP |
| Courant | ∑ / par phase / min. / max. | |||
| Tension (V) L-N | Par phase / min. / max. | |||
| Tension (V) L-L | Par phase | |||
| Facteur de puissance (cos-phi) | Par phase | |||
| Puissance active (kW) | ∑ / par phase / min. / max. | |||
| Puissance réactive (kVAr) | ∑ / par phase | |||
| Fréquence | ∑ | |||
| Nombre de coupures de tension | ∑ | |||
| Sorties | 4x impulsion pour kWh ou kVARh ou comme sortie de commutation | |||
| Mémoire | - | |||
| Serveur web / fonction peak shaving | -/- | |||
| Numéros d’article | ||||
| Mesure directe | FP001001 | FP001004 | FP001006 | FP001007 |
| Mesure indirecte via transformateur de courant | FP001101 | FP001104 | FP001106 | FP001107 |
