Empileur/dépileur de palettes avec équipement radar
La norme EN 415-4:2025 prescrit une séquence spécifique pour arrêter et redémarrer le magasin de palettes lorsqu’un chariot élévateur pénètre dans la zone.

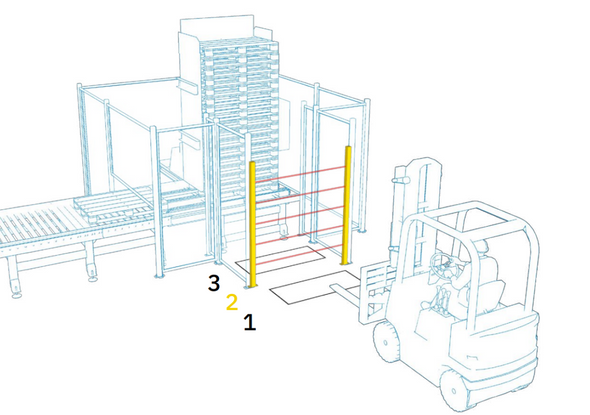

Ci-contre, vous voyez un exemple de la solution utilisée avant l’introduction de la technologie radar : le chariot élévateur doit d’abord activer la première boucle (1), puis la barrière immatérielle de sécurité (2) et enfin la deuxième boucle (3) pour arrêter la machine. La séquence inverse redémarre automatiquement la machine (3 2 1).
Avertissement : la sécurité n’est pas garantie si un conducteur reste dans la zone dangereuse et que le chariot élévateur quitte la zone dans le bon ordre.
- Cette solution répond-elle réellement aux exigences de la norme ?
- Est-elle suffisamment sûre ?
.png "Détection de la présence de personnes - Inxpect")
Quelles sont les autres solutions ?
Inxpect garantit une solution de sécurité supérieure avec un seul radar (au lieu de 2 boucles et 1 barrière immatérielle).
Au-delà de l’état de l’art

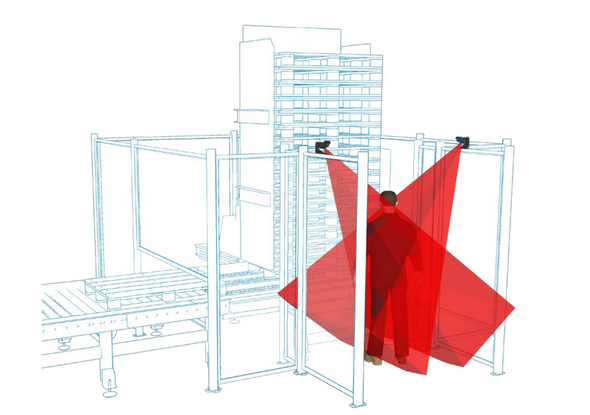

La technologie radar Inxpect est la meilleure solution pour détecter la présence de personnes et empêcher le redémarrage intempestif des machines. Les capteurs intelligents Inxpect sont capables de détecter même les micromouvements du corps humain (par exemple la respiration) et d’empêcher le redémarrage de la machine, même lorsque l’opérateur reste immobile dans la zone.
Contrairement aux boucles et à la barrière immatérielle, les capteurs intelligents Inxpect garantissent la sécurité, même lorsque le chariot élévateur quitte la zone dans le bon ordre et qu’un deuxième opérateur reste dans la zone, car les capteurs le détectent et maintiennent la machine dans un état sûr.

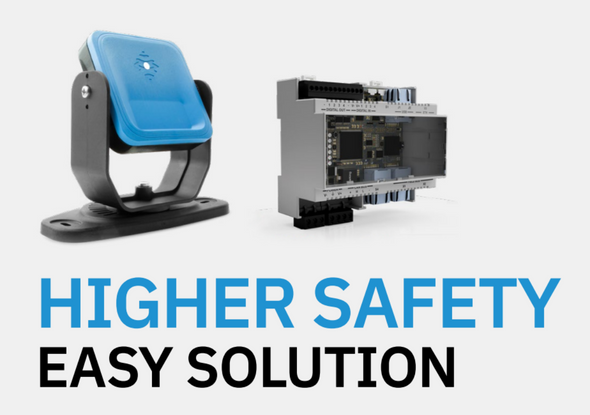

Avantages de la protection avec des capteurs intelligents
- Plus besoin de boucle inductive. Réduction des coûts et de la maintenance.
- Fonctionnement sûr du magasin de palettes. Si un opérateur se trouve encore dans la zone lorsque la machine tente de redémarrer automatiquement, les capteurs intelligents Inxpect le détectent et empêchent le redémarrage de la machine.
- Rentable : une seule unité de contrôle peut connecter jusqu’à six capteurs intelligents.
- Niveau de sécurité élevé : jusqu’à PL d / SIL 2.
Une sécurité accrue avec une solution simple
Un seul capteur pour répondre à la norme EN 415-4

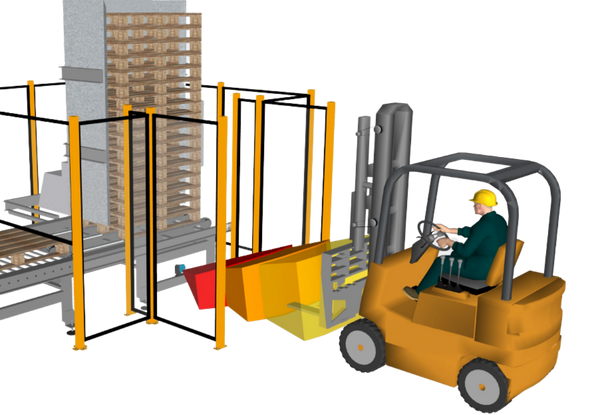

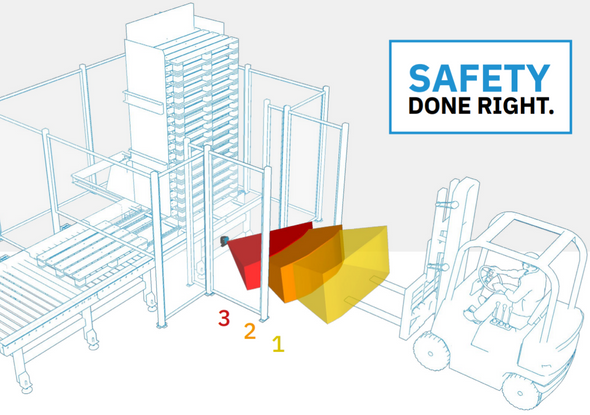

Un seul capteur intelligent de la série 200, configuré avec 3 champs de détection et une communication PROFIsafe, peut détecter un chariot élévateur ou une personne selon la même séquence que celle définie dans la norme EN 415-4:2025.
Les capteurs intelligents Inxpect fonctionnent là où les capteurs optiques génèrent de fausses alarmes, car ils résistent à la poussière, à la fumée, à l’eau ou aux débris générés par le processus de production. La technologie radar Inxpect garantit un niveau de sécurité élevé sans compromettre la productivité.
Fonctions de sécurité Inxpect
Protection des accès
Lorsque l’opérateur s’approche de la zone dangereuse, le système place la machine dans un état sûr.
Prévention du redémarrage
Le système empêche le redémarrage des machines tant que des opérateurs se trouvent dans la zone dangereuse.
