Les avantages d'un codeur à câble
Les systèmes de mesure à timon sont un peu moins connus en tant que système de mesure linéaire. Par conséquent, ils ne sont pas souvent considérés comme une solution dans une nouvelle conception pour une application industrielle. Mais il existe de bonnes raisons pour lesquelles les ingénieurs devraient apprécier leurs propriétés fonctionnelles. Après tout, ils peuvent être une excellente solution pour les mesures requises.
En savoir plus sur les sujets suivants:
- Qu'est-ce qu'un codeur de traction?
- Pourquoi un codeur à câble?
- Quels sont les codeurs à câble disponibles?
- Quand utilise-t-on un codeur à câble?
Voir les codeurs à câble dans la webshopPosez votre question

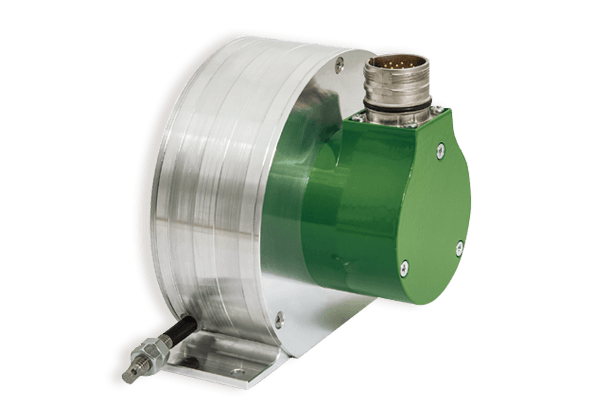

Qu'est-ce qu'un codeur à câble?
Un codeur de timon est un système de mesure composé de deux parties intégrées dans un seul système.
Un encodeur rotatif
Elle peut être optique ou magnétique, avec des sorties incrémentales, absolues ou analogiques. (Un potentiomètre peut également être incorporé)
Un fil de mesure en acier inoxydable
Le fil (de tirage) est enroulé dans une unité de bobine à ressort. Le fil de traction est ensuite retiré et rembobiné pendant le fonctionnement. Le fil en acier inoxydable est attaché à un arbre mobile qui est mesuré. Le codeur est couplé à l'unité de rembobinage. Ainsi, lorsque le fil se déplace d'avant en arrière, le codeur est mis en rotation.
De cette façon, le mouvement linéaire du fil est converti par le tambour en un mouvement rotatif, puis par le codeur en une position. Les fils de mesure sont disponibles en différentes longueurs. En outre, le fil flexible peut effectuer une trajectoire courbe grâce à des rouleaux guidés.
Les fils de mesure proposés par Lika Electronics ont une portée de 2 à 50 mètres.
Pourquoi un codeur à câble?
Supposons que l'unité d'enroulement soit le composant fixe du système de mesure. C'est aussi la partie la plus vulnérable. Le fil de traction est attaché à la partie mobile dont la position doit être mesurée. C'est la partie la plus robuste du codeur à câble.
Distance de sécurité
L'unité de traction peut être montée à distance de l'objet à mesurer. N'oubliez pas qu'il peut être situé à une distance sûre des environnements difficiles présentant des conditions environnementales difficiles (saleté, température élevée, humidité, etc.).
Taille compacte
En outre, la tête du fil de traction a des dimensions compactes, ce qui signifie qu'il faut peu d'espace pour pouvoir fixer un point de mesure. Après tout, l'unité de traction est placée plus loin, là où il y a plus d'espace.
Lika dispose de plusieurs encodeurs qui peuvent être montés sur la même unité d'enroulement (selon le type). Cela nous permet d'être très flexibles en termes d'applications et d'environnements.
Quels sont les encodeurs de timon disponibles?
Avec codeur incrémental programmable
Résolution jusqu'à 0,01 mm / 10 µm (16 384 PPR), circuit de sortie universel HTL/TTL, entièrement configurable selon les besoins via un outil logiciel gratuit.
Avec SSI et codeur absolu analogique
Résolution jusqu'à 0,012 mm / 12 µm; version analogique avec touches TEACH-IN et fonction de sécurité contre les dépassements, options de courant et de tension.
Avec codeur absolu Ethernet et bus de terrain
Profinet, EtherNet/IP, EtherCAT, POWERLINK, MODBUS TCP, Profibus, CANopen, DeviceNet, MODBUS RTU. La technologie Ethernet est ainsi disponible dans les conditions les plus inconfortables (espaces les plus réduits, environnements industriels difficiles). Résolution jusqu'à 0,024 mm / 24 µm, ensemble complet de paramètres de configuration et de diagnostic: lecture de la position et de la vitesse, pleine échelle, préréglage, séquence de codes, diagnostics étendus, réglages Ethernet et réseau bus.
Avec potentiomètre
Valeurs de résistance de 1 à 20 kOhm, sortie courant et tension
Avec codeur incrémental et absolu ATEX
Codeur ATEX de catégorie 2 pour une utilisation en zones 1, 2, 21, 22 et codeur ATEX de catégorie 3 pour une utilisation en zones 2, 22 avec un boîtier ultra-robuste, des parois de cadre surdimensionnées et une étanchéité IP65.
Versions spéciales de codeurs
Conçu pour des applications individuelles telles que les codeurs à traction pour l'industrie de la construction navale, les installations marines et les installations offshore avec des boîtiers en acier inoxydable et des traitements de surface et des joints spéciaux pour la protection contre l'eau salée et la corrosion.
Quand utiliser un encodeur de timon?
Un codeur entraîné par câble peut remplacer un codeur standard dans de nombreuses applications. Par exemple, elle peut être une bonne solution lorsque l'espace de travail est limité ou que l'application se situe dans un environnement extrême.
Le corps du codeur peut être monté dans un endroit sûr, être facilement accessible et être protégé de manière adéquate. Ceci alors que le fil de mesure nécessite un minimum d'espace et peut être exposé à des conditions plus sévères.
Applications et utilisations
Les applications typiques sont les équipements mobiles et les machines de construction (stabilisateurs, arceaux), les grues télescopiques, les excavateurs, les chariots élévateurs, les véhicules guidés, les machines et équipements agricoles et forestiers, les ciseaux, les ascenseurs pour voitures, les rampes de chargement, les entrepôts, les équipements électromédicaux (scanners, tables d'opération et d'examen, lits d'hôpitaux, fauteuils de dentistes, etc.)
