Câbles de données pour l'industrie

Il existe de nombreux câbles de données différents sur le marché. Dans de nombreuses applications, les câbles de données standard n'aboutissent pas au résultat souhaité ou une machine utilise l'Ethernet industriel ou un bus de terrain. Les câbles Ethernet industriel de l'ESCHA sont disponibles avec des connecteurs M12x1 à 4 ou 8 broches.

Différents câbles

L'ESCHA dispose dans sa gamme de divers câbles pour différentes applications. L'ESCHA dispose de câbles pour les bus de terrain et l'Ethernet industriel suivants:



Voir la technologie de connexionPosez une question sur les câbles de données

Câbles de données - ESCHA
Les câbles électriques industriels - ESCHA

Ethernet industriel - RJ45 - M8 - M12 - Câbles de données

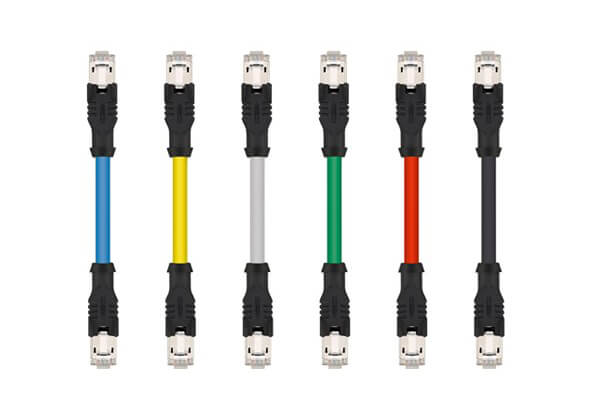

On trouve aujourd'hui des câbles Ethernet industriels dans chaque machine ou environnement de travail. Les câbles Ethernet de l'ESCHA sont disponibles en connecteurs M12x1 à 4 broches (codage D) ou à 8 broches (codage X). Ainsi que des connecteurs de châssis, des composants d'interface et des composants de cartes de circuits imprimés. Les cordons de brassage RJ45 assurent un transfert de données de haute qualité. Les câbles Ethernet sont disponibles dans les catégories câble de données Cat5e, câble de données Cat6A et câble de données Cat7.

RJ45, M12 & M8

Les câbles Ethernet supportent les protocoles PROFINET, Ethernet Powerlink, Ethernet/IP et Ethercat Sercos. Les câbles sont disponibles en M12, M8, RJ45 (Registered Jack) et en tant que connecteurs, pièces de châssis ou prises avec un joint jusqu'à IP68. Les câbles RJ45 sont parfaits pour une utilisation au bureau ou à la maison, mais pour une utilisation industrielle, ce connecteur présente certains inconvénients: pas de décharge de traction, la languette en plastique se casse facilement, le connecteur peut se déplacer dans la prise, il n'est pas résistant aux vibrations ni aux éclaboussures. Pour éviter ces inconvénients, il existe des variantes d'Ethernet industriel M8 et M12



Voir les câbles ethernet industriels dans la boutique en ligne

Profibus - Câbles de données

Les câbles Profibus doivent être conformes aux exigences spécifiques des bus de l'organisation Profibus/Profinet (PNO). Les câbles ESCHA répondent à ces exigences et sont disponibles en 5 pôles (codage B), M12, répartiteurs en T et en Y, connecteurs, pièces de châssis ou prises.

Degré d'étanchéité jusqu'à IP68

Avec un degré de blindage allant jusqu'à IP68 et un blindage à 360°, les câbles et connecteurs Profibus sont conformes à la norme IEC 61076-2-101. Les câbles Profibus peuvent supporter des températures de -30 °C et +90 °C.



Voir les câbles pour l'interface Profibus dans la boutique en ligne

Câbles Profibus - ESCHA
Câbles CANopen et câbles DeviceNet - ESCHA

CANopen et DeviceNet - Câbles de données

Pour les câbles CANopen et DeviceNet, l'organisation d'utilisateurs ODVA prescrit un certain nombre d'exigences:

  • Connecteurs M12 à 5 broches
  • Câble PUR
  • Câbles sans halogène Composants du châssis ou prises
  • câbles blindés
  • Câbles à paires torsadées pour signaux et alimentations électriques avec extrémités de câble dénudées

Les câbles CANopen et DeviceNet sont certifiés UL et peuvent supporter des résistances allant jusqu'à 120Ω. Les câbles sont disponibles en 5 pôles (codage B), M12, répartiteurs en T et connecteurs, pièces de châssis ou prises avec étanchéité jusqu'à IP68. Ce dernier surmoulage répond aux exigences de la classe de protection IP69K. Les câbles CANopen/DeviceNet résistent à des températures allant de -30 °C à +90 °C et sont conformes à la norme IEC 61076-2-101.



Voir les câbles CANopen et les câbles DeviceNet dans la boutique en ligne

Connecteur M8x1 pour PROFINET et EtherCAT

Les connecteurs M8x1 ont un codage D pour les applications PROFINET et un codage P pour les applications EtherCAT-P. Le codage D et le codage P sont tous deux disponibles en version droite et coudée.





Connecteur M8x1 - EtherCat et PROFINET - ESCHA
Câble de données blindé | ESCHA

Simplement un meilleur transfert de données grâce à un concept "blindé

Les câbles de données de l'ESCHA acheminent les données du point A au point B avec moins de pertes de données. Pourquoi moins de pertes de données ? Les câbles ESCHA sont blindés à 360° : ils sont dotés d'une gaine supplémentaire selon le concept breveté de blindage à deux coques.

La plupart des pertes de données dans le connecteur

La perte de données la plus importante dans un câble de données se produit dans le connecteur. Bien qu'aujourd'hui la plupart des câbles de données aient une gaine qui protège contre la perte de données, ces gaines ne passent que dans le câble. Les câbles de données ESCHA sont blindés jusqu'au bas du connecteur, ce qui réduit les pertes de données.





Catalogue des câbles et connecteurs de données

ESCHA développe et produit ses câbles d'alimentation, ses câbles de données, ses connecteurs, ses pièces de châssis, ses séparateurs et ses boîtes d'E/S en Allemagne.



Télécharger le catalogue complet de l'ESCHA
