Janitza UMG 509-PRO mesures de qualité de puissance

Janitza établit un nouveau standard avec l'UMG509, le dernier all-in-1 analyseur de puissance. La centrale de mesure est un compteur de kWh à huit tarifs, analyseur de qualité de puissance, mesure RCM, avec passerelle IP, enregistreur de mesures, PLC et serveur Web dans un seul boîtier. L'UMG509 dispose d’un écran couleur et une interface web intuitive renouvelée.

L’analyseur UMG509 s'est beaucoup amélioré par rapport a l'UMG508. La mesure de température intégrée et les deux entrées pour mesurer le flux différentiel font que l’analyseur est idéal pour les mesures de qualité de puissance du côté basse tension du transformateur.



Voir le UMG 509-PRO dans le webshop

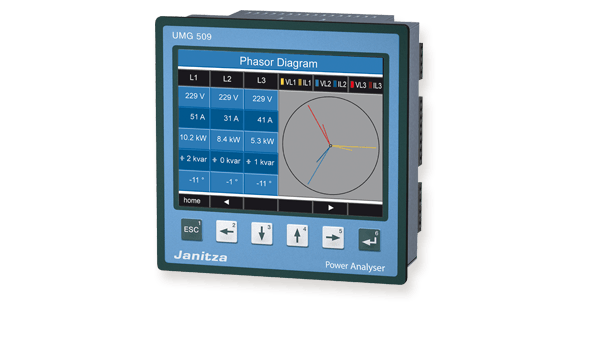

UMG 509-PRO

Pendant huit ans, enregistrez des valeurs de mesure toutes les 10 minutes.

La UMG509 est fourni avec un microprocesseur haute gamme. Elle mesure haute qualité avec un taux d'échantillonage élevé (20kHz par entrée) ce qui permet l'analyse des perturbations électrique en cas de problème de qualité de l'énergie. La mémoire de 256Mb fait que 40 valeurs de mesures peuvent être enrégistrés chaque 10 min pour 8 ans. L'architecture de communications moderne RS485 et TCP/IP mettre 1000 valeurs mesurées a votre disposition chaque 200ms. Les E/S et la possibilité d'installer des applications spécifique font que la UMG509 est unique dans sa classe.

Caractéristiques

  • Protocols
    L'UMG509 doit-être utilisé comme passerelle pour des centrale de mesure Modbus. De cette façon, les compteurs sous-jacent à faible coût sont accessibles via le réseau IP. Les nombreux protocoles tels que RS485 (Modbus RTU et Profibus) Ethernet TCP/IP, BACnet IP, HTTP, FTP, SNMP, SMTP, SNTP ou DNS font une intégration rapide dans des systèmes existants.
  • Mesure de courant différentiel-résiduel intégrée
    Les fuites de courants peuvent indiquer des problèmes d’isolation ou d’usure de pièces ou d’équipements. Cela peut conduire à une défaillance prématurée de l’équipement, une consommation d’énergie inutile ou même pire- le feu. La reconnaissance précoce de ce type de flux est donc indispensable pour la fiabilité.
  • Ecran graphique à haute résolution
    Het hoge resolutie grafische display biedt de mogelijkheid in één oogopslag alle belangrijke meetwaarden te presenteren. Verbruikswaarden per maand en harmonischen-analyses worden in overzichtelijke staafdiagrammen gepresenteerd.
    L’écran graphique à haute résolution offre la possibilité de visualiser en un clin d'œil toutes les valeurs mesurées importantes. Les valeurs de consommation par mois et analyses harmoniques sont présentés clairement dans les graphiques à barres.
  • Serveur Web intégré pour PC, smartphone et tablette
    Fortop a entièrement rénové la page Web de la centrale de mesure. Les valeurs mesurées sont accessibles sur n’importe quel PC, smartphone ou tablette.
Janitza Watchdog

Ramenez le spécialiste pour la qualité de puissance chez vous

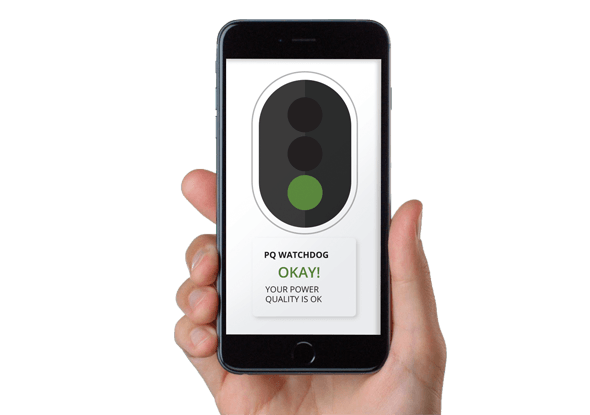

Grâce à la fonction optionelle IEC61000-2-4 Watchdog, vous ramenez le spécialiste pour la qualité de puissance chez vous. Toutes les analyses de qualités de puissance sont effectués depuis la centrale de mesure. Vous serez averti au moyen d’un feu de signalisation si la qualité de la tension n’est pas conforme.



Logiciel d'analyse et de configuration gratuit

En combinaison avec le logiciel inclus GridVis il est possible de faire des analyses approfondies. Toutes les valeurs de mesure disponibles dans la centrale de mesure sont à visualiser dans des tableaux et des diagrammes Single Line. Avec le générateur de rapport, il est possible d'établir, sur simple pression d’un bouton, des documents de consommation et de qualité. Les valeurs mesurées peuvent être exportées à l’aide de fichier CSV. Vous voyez en un coup d'œil les courtes interruptions et pics qui peuvent nuire à l’entreprise par les notification de l'ITI (CBEMA).



En savoir plus sur GridVis >
