Compteurs universels - Compteur d'énergie universel

Les compteurs universels Janitza sont disponibles en version montage sur panneau et sur rail DIN et peuvent être équipés de différents protocoles de communication. Selon le type, les compteurs sont équipés d'une mémoire suffisante pour stocker les profils de mesure.

Déterminez la charge correcte

La technologie de mesure moderne et la fréquence d'échantillonnage élevée mesurent également avec précision les capacités des charges électroniques telles que les variateurs de fréquence, l'éclairage LED et les installations de charge. De cette manière, aucun «écart» n'apparaît dans la mesure de la consommation et la charge correcte est déterminée. La série UMG 96RM et l'UMG 96-PA conviennent au montage sur panneau tandis que l'UMG 103-CBM convient au montage sur rail DIN.

Interfaçage

Selon le modèle, les compteurs universels Janitza sont livrés avec différents protocoles de bus. Modbus RTU sur RS485, Modbus sur TCP sur IP, Profibus, Profinet, Bacnet IP, M-Bus, permettant l'intégration dans presque tous les systèmes de niveau supérieur.

Voir les compteurs universels dans la boutique en ligne Posez votre question

Compteurs universels UMG 96PA et UMG 103-CBM - Janitza

Compteurs universels - Gestion de l'énergie - Janitza

Caractéristiques Compteurs universels

Portée

Les compteurs universels Janitza sont souvent utilisés pour mesurer les champs sortants dans les distributeurs principaux basse tension, dans les sous-distributeurs ou dans les boîtes de jonction de jeux de barres.

Caractéristiques du compteur universel UMG 96-RM:

Mesure à 4 quadrants dans les réseaux IT, TN et TT
3 entrées de mesure de tension et 3 entrées de mesure de courant
2 entrées de mesure pour la mesure du courant différentiel
Mesure selon CEI61000-4-30
Vitesse de numérisation: > 20 kHz
Analyse de la pollution harmonique jusqu'au 40e ordre

Caractéristiques du compteur universel UMG 103-CBM:

Mesure à 4 quadrants
Convient pour 4 systèmes leader
3 entrées de mesure de tension et 3 entrées de mesure de courant
2 entrées de mesure pour la mesure du courant différentiel
Mesure selon CEI61000-4-30
Vitesse de numérisation: > 20 kHz
Analyse de la pollution harmonique jusqu'au 40e ordre

Vue d'ensemble des compteurs universels

Compteurs universels
Type	UMG 96RM-E	UMG 96RM-CBM	UMG 96RM-P	UMG 96RM-PN	UMG 96RM-M	UMG 96RM	UMG 96-PA	Module d'extension pour UMG 96-PA / PQ-L	UMG 96-S2	UMG 103 CBM

Spécifications générales
Horloge/Mémoire	256 Mb	256 Mb	256 Mb	-	-	-	8 MB	-	-	4 MB
Méthode de montage	Panel 96	Panel 96	Panel 96	Panel 96	Panel 96	Panel 96	Panel 96	-	Panel 96	Rail DIN
Logique intégrée	-	-	-	-	-	-	-	-	-	-

Qualité de l'énergie
Analyse harmonique	1..40 + THD	1..40 + THD	1..40 + THD	1..40 + THD	1..40 + THD	1..40 + THD	1..40/25 + THD (U/I)	-	1..15 + THD	1..40 + THD
Baisses, pics et transitoires	-	-	-	-	-	-	-	-	-	-
Flicker	-	-	-	-	-	-	-	-	-	-
Mesure de la sécurité (MCR)	v	-	-	v	-	-	Option	v	-	-
IEC61000-4-30	-	-	-	-	-	-	-	-	-	-
Rapports EN50160/61000-2-4	-	-	-	-	-	-	-	-	-	-
Précision V/A(%)	0,2	0,2	0,2	0,2	0,2	0,2	0,2	-	0,2	0,2
Précision kWh	0,5s	0,5s	0,5s	0,5s	0,5s	0,5s	0,5s	-	0,5s	0,5s

Interfaces et protocoles
RS485 (Modbus)	-/v	-/v	-/v	-/v	-/v	-/v	v	-	v	v
Ethernet	v	-	-	2x	-	-	-	v	-	-
USB	-	v	-	-	-	-	-	-	-	-
Profibus DP	-	-	v	-	-	-	-	-	-	-
M-bus	-	-	-	-	v	-	-	-	-	-
PROFINET	-	-	-	v	-	-	-	-	-	-
BACnet IP	Option	-	-	-	-	-	-	-	-	-

Entrées et sorties
Entrées/sorties numériques	3/5	4/6	4/6	3/5	-/2	-/2	3/3	-	-/1*	-/-
Entrées/sorties analogiques	2/-	-/-	-/-	2/-	-/-	-/-	Option/1	3/-	-/-	-/-
Canaux de tension / courant	4/4	4/4	4/4	4/4	4/3	4/3	4/3	-/1	4/3	3/3

Tension auxiliaire et numéros d'articles
90...277Vac/90...250Vdc	JA101912	JA100792	JA101910	JA100085	JA101911	JA101905	JA100284	JA900119	JA100400	JA500138
90...277Vac/90...250Vdc	JA100104	JA100126	JA100133	JA100134	JA100105	JA100101	JA100304	-	-	-

*) Uniquement aux fins de l'impulsion, des kWh et des kVARh

Compteur universel - UMG 96 PA - Janitza

Appareil de mesure universel Janitza UMG 96-PA

Le compteur universel UMG 96-PA est la centrale multifonctionnelle de Janitza. Le compteur combine quatre fonctions dans 1 module. L'UMG 96-PA convient à la gestion de l'énergie, au compteur MID, à la surveillance de la qualité de l'énergie et à la surveillance RCM. Les possibilités techniques et l'écran couleur font de ce compteur, en combinaison avec la taille avant 96x96mm, unique dans sa catégorie. La construction modulaire du compteur permet de s'adapter facilement à vos besoins.

Applications Janitza UMG 96-PA:

Surveillance de l'énergie selon ISO50001
Mesures de consommation (kWh) éventuellement selon MID
Détermination de l'espace capital et surveillance des valeurs de fusible
Surveillance de la qualité de l'alimentation
Surveillance RCM (surveillance des défauts à la terre)
Surveillance des réseaux à courant continu (DC)

Voir le compteur universel UMG 96-PA dans la boutique en ligne

Propriétés Janitza UMG 96-PA

Caractéristiques de l'unité de base UMG 96-PA:

Connexion directe jusqu'à 690V CATIII dans les systèmes TN et TT
Écran couleur haute résolution avec fonctionnement intuitif
Fonction de portée intégrée et rédacteur de ligne
1 sortie analogique 0-20mA ou 4-20mA
3 entrées numériques et 3 sorties numériques
Interface série RS485 avec protocole Modbus RTU

Caractéristiques du module d'extension UMG 96-PA:

Interface IP Ethernet avec protocole Modbus TCP
Fonction de passerelle Ethernet
4ème entrée du transformateur de courant (pour la mesure dans le conducteur neutre)
Entrée de mesure de température PT100, PT1000, KTY83, KTY84
2 entrées analogiques à utiliser pour la mesure RCM
Mesure DC via, par exemple, 0-20mA

Module RCM - Compteur universel - UMG 96-PA - Janitza

Écran couleur - Compteur universel UMG 96-PA - Janitza

Écran couleur haute résolution

Le Janitza UMG 96-PA est doté d'un écran couleur haute résolution avec un fonctionnement intuitif. En plus de la visualisation des valeurs mesurées standard, l'écran couleur montre également l'analyse harmonique et le compteur est équipé d'une «fonction d'oscilloscope» afin que les perturbations dans le réseau puissent être immédiatement détectées.

Fonctions d'affichage couleur:

Configuration simple grâce à une interface utilisateur conviviale
Visualisation en temps réel de toutes les grandeurs imaginables
Diagramme vectoriel avec visualisation en temps réel des courants et des tensions
Gestionnaire de consommation intégré
Rédacteur de ligne intégré
Analyseur de spectre (analyse harmonique) pour tous les courants et tensions
Fonction oscilloscope pour une analyse rapide de la qualité de l'énergie
Affichage de l'état des entrées et des sorties
Programmation visuelle de la fonction logique

Janitza UMG 96RM - Compteur universel

Quel compteur universel Janitza UMG 96RM choisissez-vous!?

La série UMG 96 de Janitza se compose de sept compteurs universels, chacun avec des caractéristiques uniques. Les compteurs affichent tous numériquement les trois phases mesurées. Il est possible de demander des informations à partir d'un emplacement décentralisé via différents protocoles de communication.

Un compteur pour chaque application

Les compteurs universels ont diverses propriétés différentes, de sorte qu'il y a un compteur pour chaque application. La base de chaque compteur est l'UMG 96RM.

Voir la série Janitza UMG 96RM Posez votre question sur Janitza

Compteur universel - série UMG 96RM - Janitza

Réglez l'adresse Modbus sur le compteur universel UMG 96S et UMG 96-RM

Janitza UMG 96RM

Les caractéristiques:

Analyseur de puissance multifonctionnel
Communication Modbus RTU (via RS485)
Mesure à la 40e harmonique
THD-U / THD-I
2 sorties numériques, 3 entrées numériques
Lectures en ligne

Voir Janitza UMG 96RM dans la boutique en ligne

Compteur universel UMG 96RM-P Profibus - Janitza

Janitza UMG 96RM-P - Profibus

Les caractéristiques:

Communication Profibus (au lieu de Modbus RTU)
Communication USB
Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
4ème entrée de mesure de courant
6 sorties numériques, 4 entrées numériques

Voir Janitza UMG 96RM-P dans la boutique en ligne

Janitza UMG 96RM-M - Compteur universel M-bus

Les caractéristiques:

Communication M-Bus (au lieu de Modbus RTU)

Voir Janitza UMG 96RM-M dans la boutique en ligne

Compteur universel UMG 96RM-M M-bus - Janitza

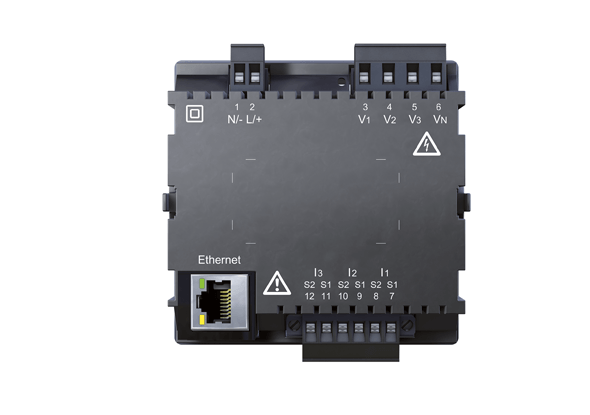

Compteur universel UMG 96RM-E Ethernet - Janitza

Janitza UMG 96RM-E - Compteur universel Ethernet

Les caractéristiques:

Connexion Ethernet (Modbus TCP / IP)
Passerelle Modbus (maître Modbus)
Serveur Web interne
Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
4ème entrée de mesure de courant
Mesure RCM
5 sorties numériques ou 2 sorties numériques et 3 entrées numériques
2 entrées de température
Détection de courtes interruptions (> 200 msec)

Voir Janitza UMG 96RM-E dans la boutique en ligne

Réglez le compteur universel UMG96RM-E sur une adresse IP fixe

Compteur universel UMG 96RM-PN Profinet - Janitza

Janitza UMG 96RM-PN - Compteur universel Profinet

Les caractéristiques:

5 sorties numériques ou 2 sorties numériques et 3 entrées numériques
2 entrées de température

Voir Janitza UMG 96RM-PN dans la boutique en ligne

Janitza UMG 96RM-CBM - Mémoire de la batterie de l'horloge

Les caractéristiques:

Mémoire interne de 256 Mo dans laquelle les valeurs de mesure historiques peuvent être stockées
4ème entrée de mesure de courant
6 sorties numériques, 4 entrées numériques

Voir Janitza UMG 96RM-CBM dans la boutique en ligne

Compteur universel UMG 96RM-CBM Clock Battery Memory - Janitza

Régler le rapport du transformateur de courant sur UMG 96 S et UMG 96 RM

Surveillance du courant de défaut - Janitza RCM

Compteurs universels UMG 103-CBM - Janitza

Compteur universel UMG 103-CBM

Le compteur universel Janitza UMG 103-CBM est un compteur multifonction pour montage sur rail DIN. Les compteurs universels ont une interface RS485 avec un protocole Modbus RTU, permettant une mise en réseau extrêmement rentable. Les compteurs universels de la série UMG 103 sont insensibles aux interférences CEM.

Caractéristiques du compteur universel UMG 103-CBM:

Compteur multifonctionnel pour montage sur rail DIN
Communication Modbus RTU (via RS485)
Mesure à la 25e harmonique
THD-U / THD-I
Lectures en ligne

Voir UMG 103-CBM et lire plus de spécifications

Mesure temporaire ou permanente?

Un aperçu de l'installation électrique est un must pour une entreprise. Vous pouvez y parvenir en mesurant: temporairement ou définitivement. Qu'est ce que tu choisis? Une mesure temporaire est-elle un choix logique? La réponse est non. Avec une mesure temporaire, vous prenez en fait une photo de l'installation, qui n'est qu'un instantané.

De l'instantané à la perspicacité continue

Les processus de production, les conditions météorologiques et les saisons ont une influence sur la consommation d'énergie et les pannes surviennent à l'improviste. Une mesure permanente est comme un film dans lequel est enregistré tout ce qui est nécessaire pour les analyses et les rapports.

En savoir plus sur les 10 raisons

Mesure temporaire ou permanente? - Conseils fortop

Les 10 avantages des compteurs universels Janitza

Mesure de consommation correcte et stable avec des charges électroniques
En raison du large paquet de Janitza, un compteur adapté est disponible pour chaque endroit de votre installation
La mesure du courant dans le conducteur neutre empêche la surcharge
La mesure du courant différentiel évite les dangers et les incendies
Interface Web intégrée avec toutes les fonctions EMS pour PC, tablette ou smartphone
Mesure de température intégrée du transformateur
Lecture dans DCEM Cloud via le réseau mobile
Facile à intégrer dans les systèmes existants
Conçu et produit en Allemagne, il a une longue durée de vie et pratiquement aucun temps d'arrêt
Conseils gratuits sur mesure

Une équipe de spécialistes Janitza enthousiastes est prête à concevoir, mettre en service et entretenir votre système de mesure. Nous avons notre propre organisation de service et proposons des contrats de maintenance ou SLA (Service Level Agreements) sur demande.
