Système de gestion de l'énergie pour les complexes de bâtiments

EMU Electronic fournit des solutions complètes pour la mesure, le contrôle et la notification de l'énergie électrique et d'autres flux énergétiques tels que le gaz, l'eau et la chaleur.

des compteurs de kWh avec de nombreux types de systèmes de bus

Les compteurs peuvent être équipés de différents systèmes de bus tels que M-Bus, Modbus, KNX, Modbus TCP et Bacnet IP. Les compteurs sont ainsi faciles à intégrer dans différents types de systèmes de gestion des bâtiments. Avec l'enregistreur de données M-Bus, il est possible de stocker, de visualiser et de relier les données de différents compteurs de kWh M-Bus via Bacnet IP ou OPC UA. Avec Joulio web (logiciel), les systèmes sont complétés et les flux d'énergie peuvent être surveillés via une interface web à la fois localement et dans le nuage.

En raison de la facilité d'installation et de configuration, les systèmes d'EMU Electronic sont idéaux pour tout installateur qui souhaite offrir une solution totale pour la surveillance de l'énergie dans les écoles, les services publics, les immeubles de bureaux et les immeubles d'habitation.



Voir les compteurs de kWh dans la boutique en ligne Posez votre question sur EMU

<

EMU Allrounder - kWh meter - M-bus interface

EMU Allrounder kWh meter

Compteur d'énergie et de puissance triphasé

L'EMU Allrounder est un compteur d'énergie et de puissance triphasé. Le compteur est approuvé MID B+D pour la gestion de l'énergie selon la norme ISO 50001. Le compteur de kWh est facile à configurer à l'aide des touches du compteur et est d'application universelle. L'EMU Allrounder est parfaitement adapté à la mesure de l'énergie et de la consommation de plusieurs petits groupes et aux systèmes de gestion des bâtiments.

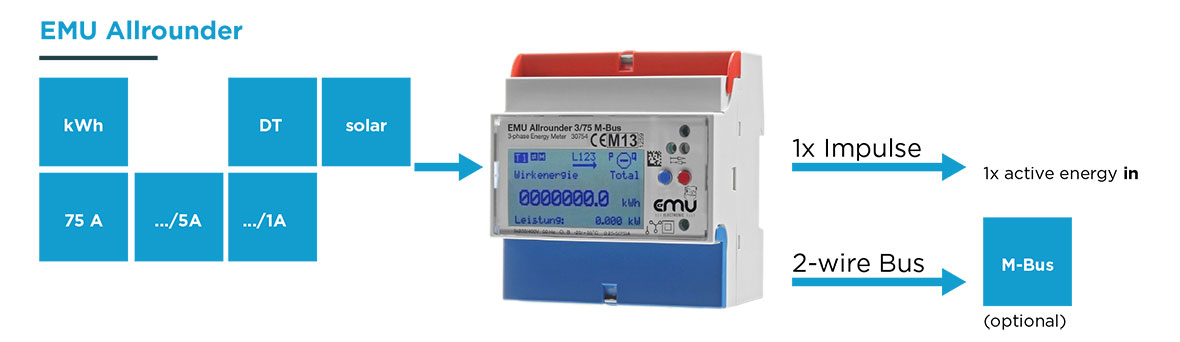

Interface pour lire le "EMU Allrounder

Le compteur de kWh est équipé en standard d'une sortie à impulsions et est disponible en option avec une interface M-Bus. L'interface M-Bus est intégrée dans le matériel, de sorte qu'une fiabilité maximale des données de mesure est garantie. De nombreuses valeurs de mesure différentes telles que l'énergie active, la puissance active, le courant, la tension et la fréquence sont envoyées via le système de bus.

Affichage convivial

Un grand écran graphique de 60 x 30 mm avec rétro-éclairage LED permet de lire clairement les valeurs mesurées dans toutes les conditions. La magnitude, la description de la grandeur, la direction de l'énergie et le champ tournant peuvent être lus sur un écran.

Caractéristiques

  • Mesure de la consommation réelle (somme des kWh)
  • Mesure directe 75 A
  • Mesure indirecte / 5 et / 1 A (transformateurs de courant)
  • Classe de précision B (+/- 1%)
  • Double taux (jour/nuit)
  • S0 sortie d'impulsion (1x)
  • Interface M-Bus (optioneel)
  • MID approuvé à des fins de facturation
  • Convient pour la gestion de l'énergie ISO 50001

Regardez le compteur kWh EMU Allrounder dans la boutique en ligne

EMU Professional - Universal meter - Logger - Web server

EMU Professional kWh meter

Compteur de kWh universellement applicable



Caractéristiques

L'EMU Professional est, comme l'EMU allrounder, un compteur de kWh universellement applicable et est équipé en option d'une interface de communication TCP/IP, M-bus, Modbus, KNX ou LON.

EMU Professional avec connexion TCP/IP

Le modèle haut de gamme de la gamme EMU est le EMU Professional avec connexion TCP/IP. Ce compteur possède une interface web intégrée pour visualiser les données de mesure. Un navigateur web standard sur un PC, un ordinateur portable, une tablette, un smartphone ou un PC à écran tactile suffit pour la présentation et l'analyse des données de mesure.

Système d'alerte

Le système d'alarme intégré vous avertit par e-mail ou via une passerelle SMS si une valeur de mesure dépasse une limite fixée. Économiser l'énergie n'a jamais été aussi facile !

Affichage convivial

Un grand écran graphique de 60 x 30 mm avec rétro-éclairage LED permet de lire clairement les valeurs mesurées dans toutes les conditions. La magnitude, la description de la grandeur, la direction de l'énergie et le champ tournant peuvent être lus sur un écran.



Voir le compteur kWh professionnel de l'EMU dans la boutique en ligne


  • Mesure de la consommation réelle (somme des kWh)
  • Mesure de la consommation réelle (kWh par phase)
  • Mesure des 4 quadrants
  • Rencontre directe 75 A
  • Mesure indirecte / 5 et / 1 A (transformateurs de courant)
  • Classe de précision B (+/- 1%)
  • Double taux (jour/nuit)
  • S0 sortie d'impulsion (4x)
  • Sortie numérique (facultatif)
  • Interface TCP/IP, Modbus, M-Bus, KNX et LON ( facultatif)
  • Interface web (optionnel)
  • MID approuvé à des fins de facturation
  • Convient pour la gestion de l'énergie ISO 50001

Aperçu des compteurs de kWh EMU électronique

Instruments de mesure de l'EMU
Spécifications techniques EMU Allrounder EMU Professional

Valeurs de consommation
Consommation d'énergie (kWh) ∑ / 2 tarifs ∑ / par phase / 2 tarifs
Approvisionnement en énergie (kWh) - ∑ / 2 tarifs
Consommation réactive inductive - ∑ / par phase / 2 tarifs
Capacitif réactif - ∑ / 2 tarifs
Autres données de mesure
En cours ∑ / par phase ∑ / par phase / min. / max.
Tension (V) L-N Par phase Par phase/ min. max.
Tension (V) L-L - par phase
Le facteur travail (cos-phi) - Par phase
Pouvoir réel (kW) - ∑ / par phase / min. / max.
Puissance de l'obturateur (Kvar) - ∑ /par phase
Fréquence -
Nombre de coupures de courant
Sorties 1x impulsion pour kWh 4x impulsion pour kWh ou kwarh ou comme sortie de commutation
Mémoire - -
Serveur web/fonction de partage des pics -/- -/-
Bus / type de compteur - M-Bus - KNX M-Bus LON RS485 -
Protocoles - M-Bus - KNX M-Bus LON Modbus RTU & ASCII Modbus TCP HTTP
Numéros d'article
Mesure directe (max. 75A) EU100126 EU100127 EU100117 EU100132 EU100118 EU100120 EU100133 EU100119
Connexion via un transformateur de puissance EU100128 EU100129 EU100121 EU100122 EU100123 EU100125 EU100134 EU100124
EMU M-Bus Center - EMU Electronics

Datalogger/Gateway - EMU M-Bus Center

Datalogger



Caractéristiques

Le centre M-Bus de l'UEM est un enregistreur de données et est entièrement configurable au moyen d'une interface conviviale. L'interface est accessible avec tous les navigateurs web courants (HTML5). L'affichage graphique montre l'adresse IP configurée manuellement ou obtenue via DHCP. Le relevé automatisé des compteurs assure une collecte et un stockage continus et sans erreur des données en vue d'une analyse et d'une facturation ultérieures conformément à la norme ISO 50001. En outre, les compteurs de gaz, d'eau et de chaleur peuvent être relevés.

Passerelle IP Gateway M-Bus vers BACnet

Le M-Bus Center est un composant système idéal pour l'intégration dans un réseau IP BACnet. Dès qu'un compteur M-Bus est enregistré ou importé, il peut être lu directement via BACNET IP. Les compteurs de kWh connectés sont chacun relevés séparément en tant qu'esclave et reconnus comme un appareil de mesure individuel. L'intégration dans un système IP BACnet de niveau supérieur ne nécessite aucune configuration.

Communication "Plug & Play" avec les logiciels de gestion et de facturation de l'énergie

Les enregistreurs M-bus peuvent être lus dans un système de surveillance de l'énergie aérienne. En option, des pilotes peuvent être ajoutés pour communiquer avec d'autres appareils. Toutes les données de mesure disponibles sont récupérées par le système de surveillance de l'énergie de niveau supérieur (EMS) Joulio-Web. Avec l'aide de Joulio-Web, les données mesurées peuvent être visualisées à des fins de gestion de l'énergie et de facturation.



Voir l'enregistreur de données/la passerelle EMU M-Bus center dans la boutique en ligne


  • M-Bus vers TCP/IP, BACnet IP et OPC UA
  • M-Bus high performance level converter
  • Exportation des données en format .CSV et .JSON et téléchargement FTP
  • Stockage automatique des données en cas d'échec des connexions au serveur
  • IoT & Industry 4.0 prêt
  • Configuration, mises à jour et sauvegardes via le serveur web

Données techniques du centre M-Bus de l'EMU:

  • Tension d'alimentation 24VDC, 1A
  • Mémoire extensible (16 ou 32 Go Micro SD)
  • Connexion Internet ( 10/100 BaseT)
  • Sortie relais numérique (2x)
  • Connecteur USB A pour les accessoires sans fil (1x)
  • Connexion UBS B pour la mise en service (1x)
  • Affichage graphique LCD 60 x 30 mm en anglais ou en allemand (autres langues sur demande)
  • Montage sur rail DIN (5 modules de 90 mm)
Energiemonitoringssysteem Joulio Web - EMU Electronics
Logiciel de surveillance de l'énergie Joulio Web - EMU Electronics

Logiciel Joulio-Web

Joulio-Web est le système de surveillance de l'énergie (EMS) de EMU Electronic. Le logiciel est certifié ISO 50001 et peut contrôler toutes les données d'utilisation et facturer les services publics en appuyant sur un bouton. Joulio-Web peut être rapidement intégré dans un environnement informatique existant et est extensible à un nombre illimité de compteurs ou de sites.

Le système de surveillance de l'énergie "Joulio-Web" est certifié ISO 50001.

Le logiciel Joulio-web enregistre et analyse automatiquement toutes les données pertinentes sur l'énergie et la consommation. Grâce à ces données, il est possible d'avoir un aperçu complet de la consommation d'énergie et des rapports, des fichiers d'exportation et des factures peuvent être générés automatiquement.

Fonctions et propriétés du logiciel Joulio Web

Fonctions et exigences ISO 50001

Interfaces

Avantages pour l'utilisateur

  • Évaluation continue des données
  • Visualisation comprenant des graphiques individuels
  • Rapport automatisé
  • Alerter
  • Intégration dans les systèmes existants
  • Service d'assistance et de mise à jour
  • Centre de coûts et facturation résidentielle
  • M-Bus via EMU M-Bus Center
  • Modbus TCP
  • Modbus RTU (via Modbus TCP / Mobus RTU Master)
  • CSV importeren via FTP
  • CSV Import via Web-Interface (GUI)
  • Handmatige gegevensinvoer
  • Verdere interfaces in ontwikkeling
  • Rapidement prêt à l'emploi et intégré dans les environnements informatiques existants
  • La consommation d'énergie devient transparente
  • Visualisation et rapports pour la certification ISO 50001
  • Rapports mensuels automatiques
  • Évolutivité: nombre illimité de compteurs et de lieux
  • Logiciel, compteur d'énergie, mise en place directement par le fabricant

Rapports

Navigation dans les menus et alarmes

Visualisatie

  • Facturation périodique de l'énergie pour les locataires
  • Rapports basés sur le temps, par exemple quotidiens, mensuels
  • Rapports événementiels
  • Contenu du rapport personnalisé
  • Envoi de courrier électronique dans des formats courants tels que le PDF
  • Tableau de bord avec les comptes d'utilisateurs
  • Vue d'ensemble de tous les compteurs
  • Outil de configuration pour le compteur de kWh et l'enregistreur de données
  • Sauvegarde et exportation de données
  • Seuil douanier
  • Valeur de tolérance ajustée
  • Alertes par courrier électronique
  • Diagramme linéaire
  • Diagramme en barres
  • Sankey-diagram
  • Analyse du profil de charge
  • Ajuster le graphique
  • Tout graphique peut être utilisé pour toute mesure
  • D'autres visualisations peuvent être configurées
