Système de sécurité avec capteurs radar

Un des grands avantages de l'utilisation du radar pour la sécurité des machines et des installations est qu'il est non-optique. Là où la poussière, l'eau, la fumée, la vapeur, les copeaux de bois ou l'humidité provoquent normalement une sécurité instable ou un arrêt d'urgence/machine indésirable, cela n'est pas le cas avec un système de sécurité à capteurs radar.

Le système de sécurité radar de Inxpect est conçu pour détecter l'accès ou la présence d'opérateurs dans des zones dangereuses. Ils ont également la capacité de définir dynamiquement des zones de détection et d'alerte.

  • Prévention de redémarrage: La sécurité radar d'Inxpect empêche le redémarrage des machines lorsque les opérateurs se trouvent dans la zone dangereuse.
  • Protection d'accès: Lorsqu'un opérateur s'approche de la zone dangereuse, le système de sécurité radar met la machine en état de sécurité.

Technologie radar

D'autres produits de sécurité reconnaissent cela comme une situation dangereuse et passent à l'état de sécurité. Pour un opérateur, cela est perçu comme une interruption erronée. En utilisant une sécurité radar qui ignore les petits objets et reconnaît les personnes, ces situations sont évitées. Même sans vue directe, le système ne réagit qu'aux personnes et ignore les autres objets et substances.



Voir le système de sécurité radar Posez votre question

Système de sécurité avec capteurs radar - Inxpect

Communication avancée et capacités de personnalisation avec protection radar

Modification dynamique des zones de détection - Sécurité radar Inxpect Amélioration de la communication avec les machines - Sécurité radar Inxpect Configuration sûre - Sécurité radar Inxpect Temps de réponse < 100 ms - Sécurité radar Inxpect
Modification dynamique des zones de détection Amélioration de la communication avec les machines Configuration sûre Temps de réponse < 100 ms

Les paramètres du capteur peuvent être configurés en temps réel, permettant une modification dynamique de la zone de détection. Cette fonctionnalité fait des capteurs Inxpect des solutions parfaites pour les applications de robots mobiles.

Les paramètres du capteur peuvent être configurés en temps réel, permettant une modification dynamique de la zone de détection. Cette fonctionnalité fait des capteurs Inxpect des solutions parfaites pour les applications de robots mobiles.

Que vous choisissiez l'USB ou l'Ethernet pour configurer les produits de sécurité radar Inxpect, nous nous en occupons. Dans tous les cas, les unités de contrôle Inxpect et l'application Inxpect Safety fonctionnent ensemble en toute sécurité.

Avec des temps de réponse inférieurs à 100 ms, vous pouvez économiser de l'espace et réduire la zone nécessaire pour arrêter la machine.

Tableau récapitulatif des capteurs radar et de leurs spécifications

Type

S101A

S201A

S201A-W

S203A-W

S201A-MLR

S201A-WL

S203A-WL

   S101A | Radar sensor - Inxpect radar beveiliging S201A | Radar sensor - Inxpect radar beveiliging  S201A-W | Radar sensor - Inxpect radar beveiliging   S203A-W | Radar sensor - Inxpect radar beveiliging S201A-MLR | Radar sensor - Inxpect radar beveiliging  S201A-WL | Radar sensor - Inxpect radar beveiliging  S203A-WL | Radar sensor - Inxpect radar beveiliging

Caractéristiques et spécifications

Couvercle d'angle vertical W30°/N15° 20° 12° 20° 12°
Field of view Symétrique Symétrique
Asymétrique
Corridor/Couloir
Symétrique Symétrique
Asymétrique
Corridor/Couloir
Vitesse cible maximale 1,6 m/s 2 m/s 4 m/s
Distance minimale réglable 1 m 0,5 m 0,2 m 0,5 m 0,2 m
Section transversale radar réglable - - - -
Distance de commutation maximale 4 m 5 m 5 m 5 m 9 m 9 m 9 m
Restart timeout 10 s 4 s
Fréquence 24 GHz 60 GHz
Classe de protection IP67
Connecteur 2x M12 5-pin connector

Numéros d'article IT100006 IT100004 IT100030 IT100032 IT100029 IT100031  IT100033

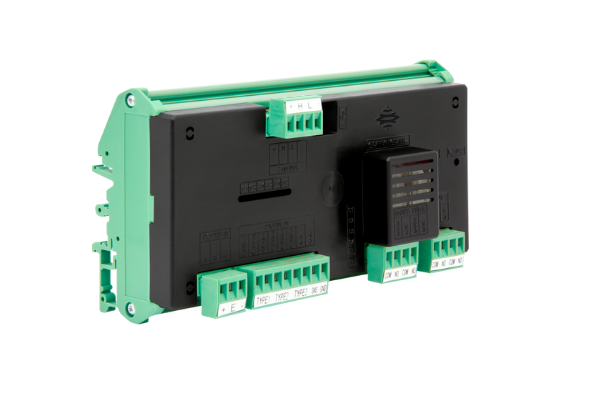

Tableau récapitulatif des contrôleurs de capteurs et de leurs spécifications


Type

C201A-PNS

C201A-F

C202A

C203A

C201B-P

C201B-F

C202B

C203B

   C201A-PNS | Controller, PROFIsafe, Ethernet and Digital I/O - Inxpect C201A-F | Controller, FSoE, Ethernet and Digital I/O - Inxpect  C202A | Controller, Ethernet and Digital I/O - Inxpect   C203A | Controller Digital I/O - Inxpect C201B-F | Controller, FSoE, Ethernet and Digital I/O (SD backup/restore) - Inxpect  C201B-F | Controller, FSoE, Ethernet and Digital I/O (SD backup/restore) - Inxpect  C202B | Controller, Ethernet and Digital I/O (SD backup/restore) - Inxpect  C203B | Controller Digital I/O (SD backup/restore) - Inxpect

Caractéristiques et spécifications

Bus de terrain PROFIsafe MODBUS FSoE MODBUS MODBUS - PROFIsafe MODBUS FSoE MODBUS MODBUS -
Entrée/Sortie numérique
Sauvegarde/restauration du SD - - - -
Configuratie Ethernet / USB USB Ethernet / USB USB
Réglage dynamique des champs de détection 32 en temps réel 8 en temps réel* 32 en temps réele 8 en temps réel
Sortie 4 OSSD de 2 sorties de sécurité à double canal
Classe de protection IP20

Numéros d'article IT100023 IT100034 IT100025 IT100024 IT100035 IT100036  IT100037 IT100038

* A partir de FW 2.0.0.

Corridor FOV pour une détection précise dans les passages étroits et les allées

Le FOV (champ de vision) Corridor des capteurs radar d'Inxpect est une fonction importante conçue pour optimiser les performances du capteur lors de la détection d'objets dans des passages ou des couloirs étroits. En utilisant le FOV Corridor, le capteur peut concentrer les données sur la zone où les objets sont susceptibles d'apparaître, améliorant ainsi la précision du capteur et réduisant les chances de détections fausses positives.

Comment fonctionne le FOV Corridor ?

Au lieu d'un large FOV qui peut détecter des objets dans toutes les directions, le FOV Corridor est axé sur la détection d'objets dans une zone limitée. Cela est particulièrement utile dans des applications telles que les entrepôts et les centres de distribution où les allées et les passages étroits sont courants. En limitant le FOV à la zone d'intérêt, le capteur peut se concentrer davantage sur les objets et réduire le bruit de fond causé par les objets en dehors du FOV.

Réglable dynamiquement

Le FOV Corridor est disponible sur les versions W et WL des capteurs radar inxpect.

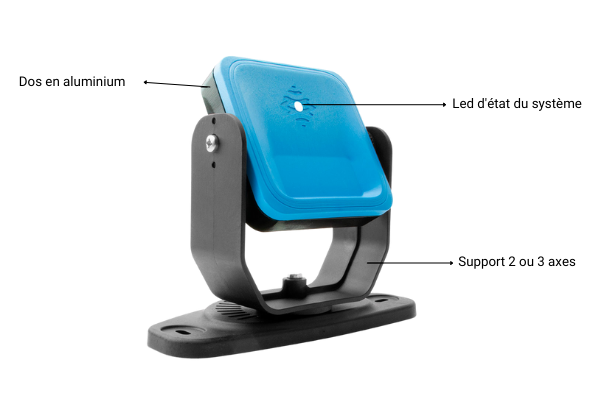

Capteur radar S201A-W & S203A-W

Pour les versions W, l'ouverture de chaque champ de vision est dynamiquement réglable par incréments de 5° sur une plage de 10° à 100°.

Capteur radar S201A-WL & S203A-WL

Pour les versions WL, l'ouverture de chaque champ de vision peut être ajustée dynamiquement par incréments de 5° sur une plage de 10° à 100° (0-5 m) et sur une plage de 10° à 40° (5-9 m). Cela offre une modularité de plus en plus grande pour toutes les applications industrielles.



Voir le système de sécurité radar avec FOV Corridor

Corridor FOV pour une détection précise - Sécurité des radars
FOV asymétrique - Capteurs radar d'Inxpect

Les avantages du FOV asymétrique dans les capteurs radar d'Inxpect

Les capteurs radar Inxpect offrent une fonction de FOV asymétrique qui peut ajuster la plage de détection du capteur dans des directions spécifiques. Cela offre de nombreux avantages dans diverses applications, de l'automatisation industrielle à la sécurité et à la surveillance.

Adaptation aux exigences spécifiques de l'application

Au lieu d'un champ de vision symétrique qui est large dans toutes les directions, le FOV asymétrique peut ajuster la plage de détection du capteur radar aux exigences spécifiques de l'application. Cela peut améliorer la précision et les performances du capteur en permettant au capteur de se concentrer sur un objet ou une zone spécifique, comme une pièce de machine ou une ligne d'assemblage.

Applications dans l'automatisation industrielle

Dans les applications industrielles, un FOV asymétrique peut être utilisé pour détecter le mouvement d'objets le long d'une ligne de production. En ajustant le FOV aux angles spécifiques de la ligne, le capteur peut se concentrer sur les mouvements des pièces et améliorer la précision de la détection. Cela peut augmenter la productivité et aider à optimiser la ligne de production.

Applications dans la sécurité et la surveillance

Dans les applications de sécurité, le FOV asymétrique peut être utilisé pour détecter le mouvement de personnes ou de véhicules le long d'un certain chemin ou d'une certaine voie. En concentrant le FOV sur une direction spécifique, le capteur peut être ciblé sur le mouvement dans cette direction et réduire les détections inutiles dans d'autres directions. Cela réduit le risque de détections faussement positives et améliore l'efficacité du capteur, ce qui est particulièrement utile pour surveiller des zones sensibles.



Voir le système de sécurité radar avec FOV asymétrique

Caractéristiques et spécifications du système de sécurité radar

Les capteurs radar offrent de nombreuses caractéristiques et spécifications avancées pour répondre aux exigences strictes de diverses industries. Avec la possibilité d'utiliser jusqu'à six capteurs par contrôleur, nos systèmes de sécurité radar sont parfaitement adaptables à vos besoins spécifiques. Les capteurs sont conçus avec un degré de protection IP67 (capteur), les rendant résistants à la poussière et à l'eau et idéaux pour une utilisation dans des environnements difficiles.

Les systèmes offrent un temps de redémarrage de 4 et 10 secondes, ce qui permet aux opérateurs de travailler en toute sécurité sans délais inutiles. Les capteurs radar fonctionnent avec des fréquences de 24 et 60 GHz, offrant une détection précise dans diverses applications.

Ces capteurs sont utilisables jusqu'à SIL 2, PL d et catégorie 3, ce qui signifie qu'ils répondent à des normes de sécurité élevées pour une variété d'applications. De plus, les contrôleurs sont équipés d'une interface USB ou Ethernet/PROFIsafe, ce qui les rend faciles à intégrer et à configurer dans vos systèmes existants. Les systèmes ont jusqu'à quatre sorties OSSD et peuvent prendre en charge jusqu'à 32 ensembles de zones.

Angle d'ouverture

En ce qui concerne l'angle d'ouverture, nos capteurs offrent différentes options pour une adaptation optimale à votre environnement spécifique. Deux options d'angle fixes sont disponibles : 110° horizontal et 30° vertical (large) ou horizontal 50° et vertical 15° (étroit). De plus, nos capteurs radar offrent un angle d'ouverture configurable de 10-100° horizontal et 20° vertical, avec des ajustements possibles par incréments de 10°.

Cette polyvalence permet à nos capteurs radar de s'adapter parfaitement aux exigences de votre application et de votre environnement. En outre, nos capteurs radar ont une portée maximale de 9 mètres, ce qui les rend adaptés à une large gamme d'applications.



Voir les capteurs pour système de sécurité radar

Logiciels pour la sécurité des radars

Le logiciel permet une configuration facile et intuitive et une validation ultérieure de la zone de couverture. L'Inxpect Safety App est une application logicielle qui peut être installée sur n'importe quel PC ou Mac et qui guide les utilisateurs dans la configuration de la zone de couverture volumétrique des radars de sécurité Inxpect, la configuration de l'interface E/S et le réglage des paramètres du système, ainsi que dans le processus de validation. Elle fait partie intégrante de tous les systèmes de sécurité Inxpect.

Configuration du système - Sécurité radar Inxpect   Contrôle de l'état du système - Sécurité radar - Inxpect   Validation du système - Sécurité radar - Inxpect

Configuration du système



Contrôle de l'état du système



Validation du système

Configurer facilement tous les paramètres des capteurs et de l'unité de commande, ainsi que l'importation de mises en page de machines dans différents formats.   Rapports sur l'état de l'unité de commande et des capteurs individuels, sorties et entrées.   L'application Inxpect Safety guide les utilisateurs dans la validation du système et la production de rapports de validation.

Mise en place d'un système de sécurité complet avec automate de sécurité

La force de la sécurité radar réside dans la collaboration entre des systèmes avancés, tels que ceux d'Inxpect, et des PLC de sécurité tels que le Reer Safety Mosaic M1. En intégrant ces systèmes, un système de sécurité complet est créé qui détecte à la fois les objets et les personnes dans les zones dangereuses et active les mesures de sécurité appropriées.

Le système de sécurité radar d'Inxpect agit comme un capteur qui identifie avec précision les personnes et les objets dans les zones à risque. Dès qu'une situation dangereuse est détectée, le système envoie ces informations via le contrôleur d'Inxpect au PLC de sécurité. Ce PLC de sécurité Mosaic analyse les données et prend les mesures appropriées pour minimiser les risques, comme l'arrêt des machines ou l'activation de signaux d'avertissement.

Le contrôleur d'Inxpect prend en charge des protocoles tels que PROFIsafe, EtherCAT Safety et MODBUS, ce qui garantit un échange de données transparent et fiable entre les systèmes.



Voir le PLC de sécurité Mosaic dans le portail de produits

Mise en place d'un système de sécurité complet avec automate de sécurité - Inxpect
Détection d'objets statiques avec des capteurs radar - Inxpect

Détection d'objets statiques à l'aide de capteurs radar

La détection d'objets statiques est une fonctionnalité avancée qui améliore encore la sécurité et l'efficacité des applications industrielles. En utilisant cette fonctionnalité, les capteurs radar peuvent détecter les objets immobiles dans la zone de couverture et maintenir la machine en mode d'arrêt sécurisé. Cela aide à éviter les collisions potentielles et les dommages à la fois à la machine et aux objets environnants.

Applications mobiles

La détection d'objets statiques est particulièrement utile pour les applications mobiles telles que les ponts roulants, les AGV et les véhicules autonomes, où des obstacles inattendus peuvent se produire pendant l'opération. En intégrant cette fonctionnalité dans votre système de sécurité, vous bénéficiez d'une fiabilité opérationnelle accrue et d'un environnement de travail plus sûr pour les personnes et les machines.



Posez votre question sur la sécurité radar

Cas d'utilisation - Radar beveiliging

Prévention du redémarrage

La prévention du redémarrage joue un rôle crucial dans l'amélioration de la sécurité dans diverses applications industrielles.

  • Prévention du redémarrage dans les cellules robotiques
  • Prévention du redémarrage dans les postes d'emballage
  • Prévention du redémarrage dans les applications d'automatisation pour les cellules robotiques
  • Prévention du redémarrage dans les applications de palettisation automatique
  • Prévention du redémarrage dans les applications de chargement et de déchargement automatiques pour les applications CNC

Prévention intelligente des collisions

La prévention intelligente des collisions est essentielle pour garantir la sécurité et l'efficacité dans diverses applications.

  • Prévention intelligente des collisions dans les applications intérieures telles que les véhicules à guidage automatique (AGV)
  • Prévention intelligente des collisions dans les applications de pick-and-place
  • La prévention intelligente des collisions dans les applications extérieures telles que les chantiers de construction contribue à améliorer la sécurité et à réduire les risques d'accidents en évitant les collisions entre les véhicules, les machines et les travailleurs.



Téléchargez le PDF avec des cas d'utilisation détaillés

Prévention du redémarrage et prévention des collisions intelligentes - Sécurité des radars - Inxpect
Domaines d'application du système de sécurité radar - Inxpect

Domaines d'application du système de protection radar

Il existe de nombreuses applications industrielles qui nécessitent des barrières de sécurité pour lesquelles des composants de sécurité traditionnels peuvent être utilisés. Lorsque des solutions optiques ou sensibles à la pression telles que des barrières immatérielles de sécurité, des tapis de sécurité et autres ne peuvent pas fonctionner ou ne peuvent pas garantir la sécurité souhaitée, le système de sécurité radar Inxpect offre la solution.

Domaines d'application du système de sécurité radar:

  • Applications robotiques et processus de production automatisés
  • Machines dangereuses
  • Machines d'emballage
  • Industrie alimentaire et des boissons
  • Équipements de traitement de matériaux
  • Constructions de machines spéciales

Kits de protection réglables pour les applications intérieures et extérieures

Ces kits de protection réglables sont utilisés pour installer des capteurs intelligents dans des environnements intérieurs et extérieurs difficiles. Le but du support est de placer le capteur à la hauteur désirée et de le protéger sur les côtés et par le haut.

Kit de protection pour l'intérieur

Pour les applications intérieures, il y a la version intérieure (90302ZAC) avec une inclinaison vers le bas de 30 degrés. Il est en métal revêtu de poudre RAL1021.

Kit de protection pour l'extérieur

Pour les applications extérieures, il y a la version extérieure (90302ZAD) avec une inclinaison vers le haut de 20 degrés. Il est également en métal revêtu de poudre RAL1021. Ces kits de protection assurent une installation sûre et fiable des capteurs, quelles que soient les conditions.



Voir les kits de protection dans le portail de produits

Kits de protection réglables - Protection radar - Inxpect

Vidéo: Cas d'utilisation Inxpect Véhicules industriels mobiles de sécurité

Vidéo: Cas d'utilisation Inxpect - sécurité d'accès

Vidéo: Cas d'utilisation Inxpect : la sécurité des grues

Vidéo: Cas d'utilisation Inxpect Herstartpreventie
