Une caméra de vision reconnaît la taille, la couleur et le code - Système de vision
Une caméra de vision permet de résoudre facilement les détections difficiles
Les caméras de vision sont adaptées aux détections les plus simples aux applications robotiques. Il y a toujours une solution possible en utilisant des caméras de vision. De la détection d'objets, la mesure de la distance, la mesure de l'épaisseur, la reconnaissance de la couleur, la reconnaissance de codes (à barres) au contrôle des fractures. Le système de vision VISOR® de SensoPart offre la solution.

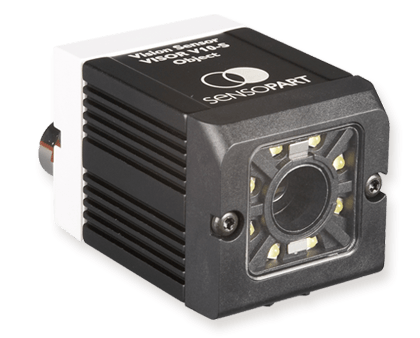

Capteur de vision avec logiciel intégré
Le capteur de vision est facile à utiliser car le logiciel est intégré. Une caméra de vision SensoPart n'a pas besoin d'être programmée mais est configurée. Le logiciel fait partie intégrante de la caméra de vision.
Caméra + logiciel=vision!
Grâce au logiciel inclus pour PC ou tablette, vous pouvez facilement configurer la caméra de vision. Les caméras de vision sont équipées en standard d'un éclairage LED dans les couleurs blanc, rouge, infrarouge ou diode UV.
Demande d'autorisation pour la caméra de vision:
- Tâches d'automatisation
- Contrôle des erreurs lors de l'assemblage ou de l'emballage
- Comptage de produits ou de pièces
- Mesure de la distance, de l'épaisseur et de la longueur
- Détection d'objets transparents
- Lecture des codes/barres/étiquettes
Modèles de caméras de vision pour les applications industrielles
| VISOR® Allround | VISOR® Object | VISOR® Code Reader | VISOR® Robotic | VISOR® Solar |
 |
 |
 |
 |
 |
| Voir dans le portail des produits | Voir dans le portail des produits | Voir dans le portail des produits | Voir dans le portail des produits |
Caméra de vision pour l'automatisation
La technologie VISOR® dans une caméra de vision de SensoPart est une solution simple et efficace pour les tâches d'automatisation et est prête à être utilisée en quelques clics de souris. Les caméras de vision sont équipées de protocoles de communication standard et d'interfaces universelles, permettant de connecter la caméra de vision à un automate programmable. Grâce au logiciel intégré, la caméra de visionnement parle le même "langage" qu'un PLC ou un PC. Le logiciel inclus avec la caméra de vision est gratuit à télécharger.
Recevoir des logiciels par courrier électronique
Lentille intégrée
La caméra de vision standard possède un objectif intégré. En utilisant une variante de monture C, il est possible d'utiliser un objectif différent pour des applications spécifiques. La caméra de vision dispose d'une connexion Ethernet qui convient entre autres à PROFINET.
Résolution de l'image et capteur de déclenchement
Pour les applications où les produits passent à grande vitesse devant la caméra de vision, il est possible de régler la résolution de l'image. Avec une résolution d'image plus faible, les images sont traitées plus rapidement par la caméra de vision. Il est possible de connecter un capteur de déclenchement à la caméra de vision afin qu'une image soit prise exactement au bon moment.
VisionGuidedRobotics - Une solution flexible pour les applications: vissage, dosage et maintenance
Capteur de vision avec caméra de 5 mégapixels
Le VISOR® V50 avec une caméra de 5 mégapixels. Avec 2560 x 1936 pixels, le VISOR® V50 offre une résolution d'image trois fois supérieure à celle des caméras de vision standard (VGA ou 1,5 MP). Ces capteurs V50 permettent d'obtenir une qualité d'image qui n'était auparavant possible qu'avec des systèmes de vision complexes et coûteux.
Unique sur le marché
Avec une résolution de 5 mégapixels, le VISOR® V50 est unique sur le marché. Grâce à l'obturateur Global, l'image entière est stockée dans la puce en une seule fois, après quoi le traitement peut avoir lieu. Un autre moyen de capture d'image est l'obturateur à rouleau. Celle-ci est stockée rangée par rangée dans la puce afin que vous puissiez obtenir une image déformée avec les pièces mobiles car l'obturateur est ouvert plus longtemps. En savoir plus sur le capteur de vision V50.
Caméra de vision haute résolution avec objectif intégré
Conception compacte, installation facile: La caméra de vision VISOR® V50 de 5 mégapixels de SensoPart est désormais disponible avec un objectif et un éclairage intégrés. Cela rend cette caméra de vision unique sur le marché ! Une nouvelle version avec une plus grande profondeur de champ permet la détection flexible d'objets à des distances variables.
Outre les différentes versions à monture C de la caméra de vision V50, la société lance maintenant la version VISOR® V50 M avec un objectif intégré. Le M signifie "champ de vision moyen", avec une longueur focale de 20 mm.
Robotic vision camera
Afin d'intégrer encore mieux la caméra de vision VISOR® dans les applications robotisées, Sensopart a développé l'application URCap et KUKA. En appliquant ce logiciel, la caméra de vision robotique peut communiquer avec un robot sans effort et sans problème.
Variantes de la caméra de vision robotique
La caméra de vision robotique est disponible en différentes sources de lumière: LED infrarouge, LED rouge et LED blanche. La caméra de vision robotique est équipée en standard d'un objectif intégré. Si cet objectif ne fonctionne pas, il y a la monture C. La monture C convient, par exemple, pour les longues distances avec un point focal élevé. La caméra de vision robotique possède des interfaces intégrées et standardisées (ProfiNet, EtherNet/IP, TCP/IP).
URCap
La caméra de vision robotique est certifiée UR et peut communiquer sans effort avec un robot universel grâce à l'URCap. L'étalonnage est effectué à l'aide du logiciel URCap et de la plaque d'étalonnage. Outre la plaque de calibrage, il est également possible de calibrer la caméra de vision en utilisant le "point-à-pair". En savoir plus sur l'URCap.
KUKA-app
L'application VISOR® Robotic KUKA de SensoPart permet d'établir en quelques étapes la communication entre les caméras VISOR® et les robots KUKA. L'application KUKA permet une configuration particulièrement simple et rapide. Comme pour l'URCap, il est possible de calibrer la caméra de vision en utilisant le principe du point à point. Pour en savoir plus sur KUKA-app.
VISOR® Robotic KUKA App for Vision Camera - SensoPart
Caméra de vision pour la détection et la reconnaissance d'objets
Avec le capteur de vision SensoPart pour la reconnaissance d'objets, vous n'êtes pas seulement capable de détecter un produit. Le capteur d'objet effectue également des mesures de distance et des contrôles de forme. De cette façon, le capteur détecte si le produit remplit toutes les conditions préétablies. Même les écarts mineurs par rapport à un produit sont détectés.
Le produit est-il à l'envers?
La position ou la séquence d'un produit est particulièrement importante lors d'un processus d'assemblage. En plus des écarts, la caméra de vision vérifie également si un produit est couché à l'envers ou s'il a la bonne position.
Le capteur de vision pour la détection d'objets vérifie la position correcte de l'alimentation, inspecte la présence et l'intégralité des pièces et les compte. Le capteur d'objets de la visière inspecte les processus d'assemblage, reconnaît les pièces et les différencie. En savoir plus sur la caméra à vision pour la détection d'objets.
Vision de l'analyse de faisabilité
La vision est-elle une solution pour vous? Pour répondre à cette question, le fortop a réalisé une analyse de faisabilité. Après avoir répondu à un certain nombre de questions sur votre candidature, vous recevrez des conseils sur les souhaits et les possibilités de Vision dans le cadre de votre candidature.
Caméra de vision avec intelligence artificielle (Object AI)
VISOR® Object AI de SensoPart rend la vision industrielle plus facile que jamais. Il dispose de toute la flexibilité de VISOR® Object Advanced et offre également le détecteur "Classification (AI)", qui rend la classification des objets encore plus facile et plus stable.
200 classifications
Pour les contrôles de présence, les objets peuvent être évalués par "réussite"/"échec" ou classés de manière fiable dans 200 classifications, par exemple pour garantir que le bon produit est entré et traité dans une machine.
Apprentissage des détecteurs avec l'IA
Le capteur s'installe en quelques étapes seulement et ne nécessite pas de connaissances spécialisées. Grâce à l'intelligence artificielle (IA) intégrée, le détecteur apprend les caractéristiques distinctives sur la base de quelques échantillons d'images. Même les variations de processus et de produits, comme les différents produits dans les lots, les taches, les fortes réflexions, les pièces flexibles, etc., peuvent être facilement apprises par le détecteur en quelques clics de souris.
Vidéo: Capteur de vision VISOR® Object AI
Capteur de vision UV - Rendre visibles les marques invisibles
Le VISOR® UV de SensoPart, avec son éclairage UV intégré, peut évaluer les marquages, inscriptions et codes invisibles à l'œil humain. Avec son large éventail de fonctions, le VISOR® UV est unique sur le marché et ouvre une multitude de nouvelles applications.
Le seul sur le marché
Le VISOR® UV est le seul capteur de vision avec éclairage UV intégré sur le marché qui offre également des fonctions de traitement d'image très complètes. Pour l'évaluation des marquages lumineux, l'utilisateur de SensoPart dispose des mêmes outils de détection complets que les variantes d'éclairage classiques (blanc, rouge, infrarouge) de la série VISOR® Allround. Cela ouvre un large éventail de possibilités d'application dans la détection d'objets, la mesure, la robotique et la lecture de codes. En savoir plus sur le capteur de vision avec éclairage UV.

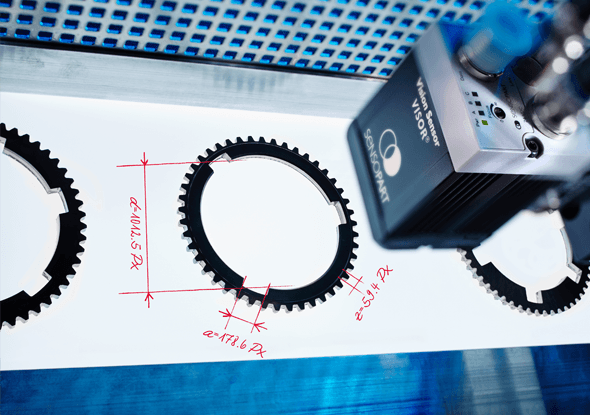

Caméra de vision pour mesurer la distance, la largeur et la longueur
Une caméra de vision peut effectuer plusieurs contrôles de qualité en même temps. L'un des contrôles les plus importants est l'exécution des dimensions dans un processus de production ou d'assemblage. En utilisant le logiciel de configuration gratuit fourni, diverses conditions sont fixées. Si un produit ne remplit pas la condition fixée, la caméra de vision l'indiquera. Pour en savoir plus sur la mesure de l'épaisseur et de la distance.
Conversion des coordonnées en dimensions
La caméra de vision peut convertir la position et les dimensions d'un produit à partir de coordonnées en dimensions et position réelles traitées par la caméra. L'utilisateur lit les dimensions réelles, au lieu des pixels. Les coordonnées peuvent ensuite être utilisées pour une application robotisée dans le cadre d'une application de type "pick and place". Pour en savoir plus sur la demande de sélection.
Lecture de codes par caméra de vision pour l'identification des produits
La caméra de visionnage Code Reader pour la lecture des codes est unique dans sa gamme de prix. La caméra de vision lit les codes à barres 1D, les codes matriciels de données 2D et les caractères optiques/OCR (reconnaissance optique de caractères).
Grâce à la détection d'objets intégrée, la caméra de vision peut effectuer des contrôles basés sur la comparaison de motifs, la luminosité, le niveau de gris et le contraste. Pensez aux timbres ou aux logos. Un filtre d'image avec de nombreuses options de réglage garantit une détection correcte même dans des conditions difficiles. Les résultats des tests peuvent même être évalués à l'intérieur du capteur.
Comparaison des chaînes et impression régulière
Grâce à la comparaison de chaînes de caractères ou à l'impression régulière, un texte ou un code peut être comparé à un texte spécifique. Cela permet de vérifier s'il y a une date. Avec le format de date JJ-MM-AAAA, les chiffres du JJ ne doivent jamais dépasser 31 et ceux du MM ne doivent jamais dépasser 12. Un PC ou un PLC n'est pas nécessaire. Le lecteur de codes de la caméra de vision lit les codes conformes aux normes ISO et AIM, entre autres. En savoir plus sur la lecture des codes.
- Codes-barres
- Datamatrix
- OCR
- Codes ISO et AIM
Caméra de vision panoramique
La caméra de vision Allround a toutes les fonctions d'une caméra de vision. La reconnaissance d'objets, la reconnaissance de couleurs et de contrastes et le lecteur de codes font tous partie d'une même caméra de vision. Le SensoPart V20 a une résolution de 1,3 million de mégapixels avec laquelle même les plus petits détails peuvent être reconnus.
- Reconnaissance des contours
- Mesurer les dimensions
- Contrôle de la qualité
- Lecture de codes (codes à barres, OCR, matrice de données, etc.)
- Positionnement des produits
- Reconnaissance des couleurs
Voir la caméra à vision panoramique et lire les spécifications
Caméra de vision pour les applications Pick & Place
- Convertir facilement les pixels en coordonnées robot
- Correction des distorsions d'image
- Automatiser entièrement les processus d'étalonnage
- Déterminer la position exacte des pièces dans les coordonnées du robot
Caméra de vision pour le contrôle des fractures
La production de panneaux solaires est coûteuse et la détection des erreurs de production comporte des obstacles. Un panneau solaire réfléchit et est très sombre. La caméra de vision compacte pour le contrôle des fractures détecte les dommages aux plaquettes et aux cellules. Les panneaux solaires qui ne répondent pas aux exigences de qualité sont rejetés. La caméra de vision détermine la position et l'angle des plaquettes et des cellules et vérifie les fractures. En savoir plus sur la vérification des fractures à l'aide d'une caméra de vision.
- Inspection de la position et du bord
- Déterminer les dimensions des wafers
- Lecteur de codes sur les cellules solaires
- Reconnaissance des projections sur les boîtes de plaquettes
