Applicatievoorbeeld – kwaliteitscontrole van blikjes na reiniging
Automatisering speelt een steeds grotere rol in de industrie. Basler denkt mee met oplossingen voor uitdagende omgevingen, zoals productielijnen waar water, stoom en stof aanwezig zijn. In zulke situaties zijn standaard area scan camera’s vaak te groot of onvoldoende beschermd. Daarom heeft Basler de Ace 2 IP67-camera’s met bijpassende IP67 accessoires ontwikkeld. Deze compacte camera is slechts 3 mm breder en 12,7 mm langer dan de reguliere Ace 2, maar volledig water- en stofdicht. Met de lenscover en eventueel benodigde verlichting is deze direct in een IP67 applicatie inzetbaar.

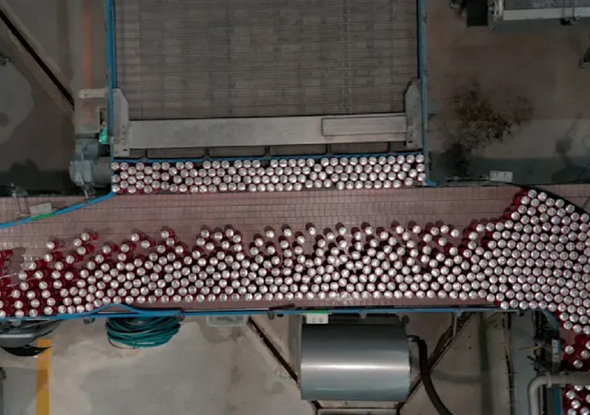

Een typisch voorbeeld is de kwaliteitscontrole van gereinigde blikjes. Op een transportband worden de blikjes met hoge snelheid verplaatst. Rondom de band is de kans groot op spetters en stoom. Een robuuste, waterdichte camera en verlichting is hier essentieel.
Lees meer over de IP67 area-scan camera van Basler
Uitdagingen: hoge snelheid, reiniging en reflectie
Tijdens de productie moeten tussen de 1200 en 2000 blikjes per minuut gecontroleerd worden. Voor het reinigen wordt warm water met een alkalisch middel gebruikt, wat zorgt voor veel spetters en reflecties. Bovendien zijn de metalen oppervlakken van de blikjes sterk spiegelend, waardoor het zicht van de camera verhinderd wordt.
Door de juiste belichting toe te passen en de camera-instellingen te optimaliseren, kunnen reflecties en onscherpte sterk verminderd worden.
Kwaliteitscontrole op blikjes met Basler Ace 2 IP67 camera

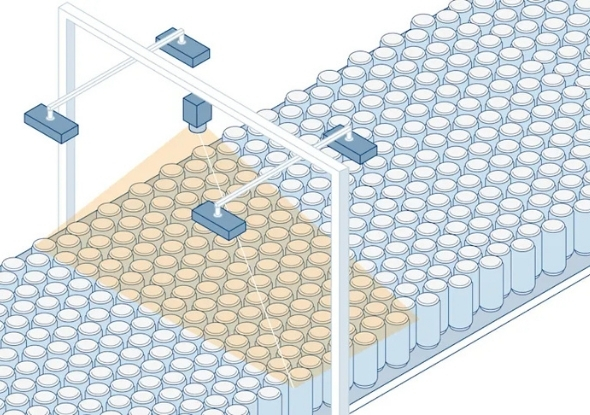

Optimale set-up voor betrouwbare inspectie
Goede beeldkwaliteit is de basis voor nauwkeurige AI-analyse met de pylon software van Basler. In dit voorbeeld bestaat de configuratie uit:
- Een Ace 2 IP67 area-scan camera met IMX542-sensor en een f/8,5 mm lens, voor ruisarme beelden.
- Montage boven de transportband op een afstand van 1,8 meter.
- Een maximale scantijd van 15 ms per blikje, zodat beelden scherp blijven, zelfs bij 2000 stuks per minuut.
- Vier IP67-verlichte modules die rondom hetzelfde gebied zijn geplaatst.

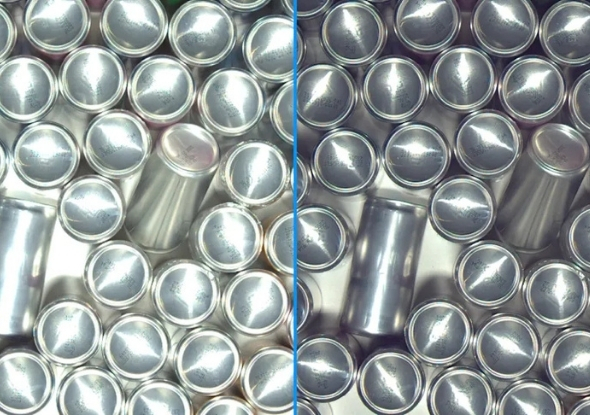

Polariserend filter: minder reflecties, meer details
Door de reflecterende oppervlakken zijn filters onmisbaar. Met een polariserend filter, geplaatst voor lens en verlichting, worden ongewenste lichtreflecties sterk gereduceerd. Het resultaat:
- Beschadigingen zoals deuken of vervormingen blijven zichtbaar.
- Fijne structuren worden duidelijker vastgelegd.
- De algoritmes leveren betrouwbaardere resultaten.
Compact en praktisch: geïntegreerde IP67-oplossing
Een groot voordeel van de Ace 2 IP67 is de compacte uitvoering. Waar externe beschermbehuizingen vaak groot en onhandig zijn, is de bescherming hier volledig geïntegreerd in de camerabehuizing. Daardoor is de camera eenvoudig te installeren in krappe ruimtes.

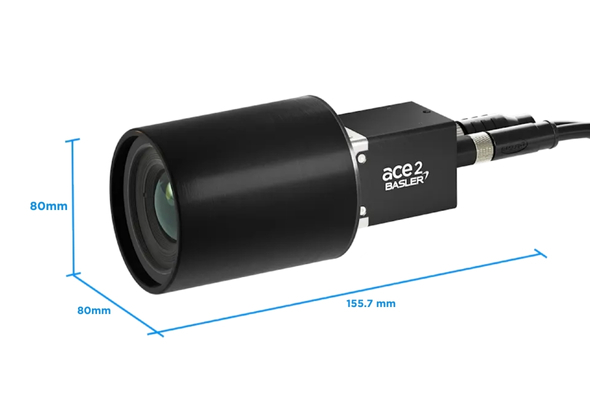

Voor een volledig overzicht van de transportband is een groothoeklens nodig. Ondanks dit blijft de totale set-up compact, met afmetingen van slechts 155,7 × 80 × 80 mm (L × B × H).

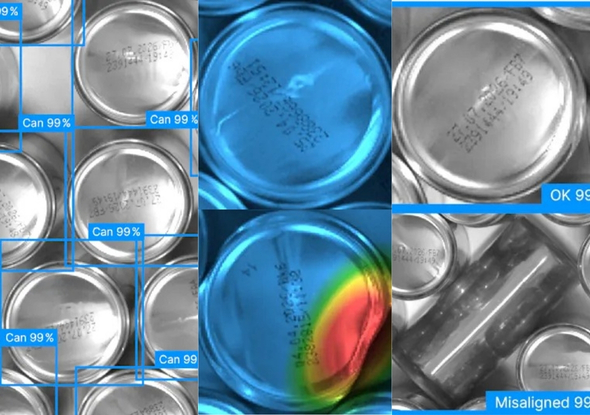

pylon AI software: tellen, inspecteren en detecteren
In combinatie met de pylon AI software kan de camera meerdere taken uitvoeren:
- Tellen: het aantal blikjes op de transportband wordt geregistreerd, ongeacht hun positie. Zo wordt over- of onderproductie voorkomen.
- Kwaliteit: met de add-on Anomaly Detection worden deuken en beschadigingen gedetecteerd en direct uitgesorteerd.
- Detectie: via Object Detection wordt de positie van de blikjes vastgesteld, zodat bijvoorbeeld robots omgevallen exemplaren kunnen verwijderen.
