Radar beveiligingssysteem met radar sensoren
Een van de grote voordelen van het gebruik van radar voor de beveiliging van machines en installaties is dat het niet-optisch is. Waar stof, water, rook, damp, houtsnippers of vocht normaal gesproken zorgen voor een instabiele beveiliging of zorgen voor een ongewenste noodstop/machinestop, is dat met een beveiligingssysteem met radar sensoren niet het geval.
Het radarbeveiligingssyteem van Inxpect is ontworpen om de toegang of aanwezigheid van operators in gevaarlijke gebieden te detecteren. Ze hebben ook de mogelijkheid om detectie- en waarschuwingszones dynamisch in te stellen.
- Herstartpreventie: Radar beveiliging van Inxpect voorkomt dat machines opnieuw opstarten terwijl operators zich in het gevaarlijke gebied bevinden.
- Toegangsbescherming: Als een operator dichter bij het gevaarlijke gebied komt, brengt het radarbeveiligingssysteem de machine in een veilige toestand.
Radartechnologie
Andere producten voor veiligheid herkennen dit als een gevaarlijke situatie en schakelen naar de veilige situatie. Door een operator wordt dit als een foutieve onderbreking gezien. Door gebruik te maken van radar beveiliging dat kleine objecten negeert en personen herkent, worden deze situaties voorkomen. Zelfs zonder direct zicht reageert het systeem alleen op personen en negeert overige objecten en stoffen.
Geavanceerde communicatie en aanpassingsmogelijkheden met radarbeveiliging
 |
 |
 |
 |
| Dynamische wijziging van detectiezones | Verbeterde communicatie met machines | Veilige configuratie | Reactietijd < 100 ms |
|
De sensorparameters kunnen in realtime worden geconfigureerd, waardoor een dynamische wijziging van de detectiezone mogelijk is. Deze functie maakt Inxpect-sensoren perfecte oplossingen voor mobiele robottoepassingen. |
De sensorparameters kunnen in realtime worden geconfigureerd, waardoor een dynamische wijziging van de detectiezone mogelijk is. Deze functie maakt Inxpect-sensoren perfecte oplossingen voor mobiele robottoepassingen. |
Of u nu USB of Ethernet kiest voor het configureren van Inxpect Safety Radar-producten, wij zorgen ervoor. In alle gevallen werken Inxpect-besturingseenheden en de Inxpect Safety-applicatie samen in volledige beveiliging. |
Met reactietijden lager dan 100 ms kunt u ruimte besparen en het gebied dat nodig is om de machine te stoppen, verkleinen. |

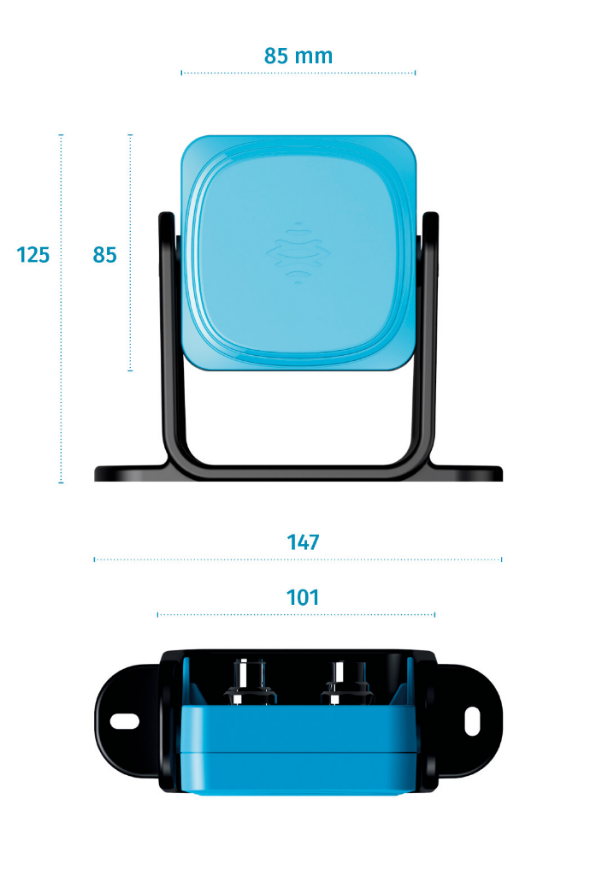

Tabel met een overzicht van radar sensoren en hun specificaties
Type |
S101A |
S201A |
S201A-W |
S203A-W |
S201A-MLR |
S201A-WL |
S203A-WL |
 |
 |
|
 |
|
|
|
|
Kenmerken en specificaties |
|||||||
| Verticale hoekdekking | W30°/N15° | 20° | 12° | 20° | 12° | ||
| Field of view | Symetrisch | Symetrisch Asymetrisch Corridor/(door)gang |
Symetrisch | Symetrisch Asymetrisch Corridor/(door)gang |
|||
| Maximale doelsnelheid | 1,6 m/s | 2 m/s | 4 m/s | ||||
| Minimale instalbare afstand | 1 m | 0,5 m | 0,2 m | 0,5 m | 0,2 m | ||
| Instelbare Radar Cross Section | - | - | - | - |  |
|
|
| Maximale schakelafstand | 4 m | 5 m | 5 m | 5 m | 9 m | 9 m | 9 m |
| Restart timeout | 10 s | 4 s | |||||
| Frequentie | 24 GHz | 60 GHz | |||||
| Beschermingsklasse | IP67 | ||||||
| Connector | 2x M12 5-pin connector | ||||||
| Artikelnummers | IT100006 | IT100004 | IT100030 | IT100032 | IT100029 | IT100031 | IT100033 |
Tabel met een overzicht van sensor controllers en hun specificaties
Type |
C201A-PNS |
C201A-F |
C202A |
C203A |
C201B-P |
C201B-F |
C202B |
C203B |
C201B-C |
|
 |
|
 |
 |
 |
|
.png "C202B | Controller, Ethernet and Digital I/O (SD backup/restore) - Inxpect") |
.png "C203B | Controller Digital I/O (SD backup/restore) - Inxpect") |
|
||
Kenmerken en specificaties |
||||||||||
| Fieldbus | PROFIsafe MODBUS | FSoE MODBUS | MODBUS | - | PROFIsafe MODBUS | FSoE MODBUS | MODBUS | - | CIP Safety MODBUS | |
| Digitale I/O | |
|
|
|
|
|
|
|
|
|
| SD backup/restore | - | - | - | - | |
|
|
|
|
|
| Configuratie | Ethernet/USB | Ethernet/USB | Ethernet/USB | USB | Ethernet/USB | Ethernet/USB | Ethernet/USB | USB | Ethernet/USB | |
| Dynamische instelling van detectievelden | 32 in real time | 8 in real time* | 32 in real time | 8 in real time | 32 in real time | |||||
| Uitgang | 4 OSSD of 2 dual channel safety outputs | |||||||||
| Beschermingsklasse | IP20 | |||||||||
| Artikelnummers | IT100023 | IT100034 | IT100025 | IT100024 | IT100035 | IT100036 | IT100037 | IT100038 | IT100043 | |
Corridor FOV voor nauwkeurige detectie in smalle doorgangen en gangpaden
De Corridor FOV (Field of View) van de radar sensoren van Inxpect is een belangrijke functie die is ontworpen om de prestaties van de sensor te optimaliseren bij het detecteren van objecten in smalle gangen of doorgangen. Door het gebruik van de Corridor FOV kan de sensor de gegevens concentreren op het gebied waar objecten waarschijnlijk zullen verschijnen, waardoor de nauwkeurigheid van de sensor wordt verbeterd en de kans op fout-positieve detecties wordt verminderd.
Hoe werkt de Corridor FOV?
In plaats van een brede FOV die objecten kan detecteren in alle richtingen, is de Corridor FOV gericht op het detecteren van objecten binnen een beperkte zone. Dit is vooral nuttig in toepassingen zoals magazijnen en distributiecentra waar smalle gangpaden en doorgangen vaak voorkomen. Door de FOV te beperken tot het gebied van belang, kan de sensor zich beter concentreren op de objecten en achtergrondruis verminderen die worden veroorzaakt door objecten buiten het FOV.
Dynamisch verstelbaar
De Corridor FOV is beschikbaar op zowel W- als WL-versies van de inxpect radarsensoren.
Radar sensor S201A-W & S203A-W
Bij de W-versies is de opening van elk gezichtsveld dynamisch verstelbaar in stappen van 5° over een bereik van 10° tot 100°.
Radar sensor S201A-WL & S203A-WL
Bij de WL-versies kan de opening van elk gezichtsveld dynamisch worden aangepast in stappen van 5° over een bereik van 10° tot 100° (0-5 m) en over een bereik van 10° tot 40° (5-9 m). Dit biedt steeds meer modulariteit voor alle industriële toepassingen.
De voordelen van asymmetrische FOV in radar sensoren van Inxpect
Inxpect radar sensoren bieden een asymmetrische FOV-functie die het detectiebereik van de sensor in specifieke richtingen kan aanpassen. Dit biedt grote voordelen in diverse toepassingen, van industriële automatisering tot beveiliging en bewaking.
Aanpassen aan de specifieke eisen van de toepassing
In plaats van een symmetrisch gezichtsveld dat even breed is in alle richtingen, kan de asymmetrische FOV het detectiebereik van de radar sensor aanpassen aan de specifieke eisen van de toepassing. Dit kan de nauwkeurigheid en prestaties van de sensor verbeteren, doordat de sensor zich kan richten op een specifiek object of gebied, zoals een machineonderdeel of een assemblagelijn.
Toepassingen in industriële automatisering
In industriële toepassingen kan een asymmetrische FOV worden gebruikt om de beweging van objecten langs een productielijn te detecteren. Door de FOV aan te passen aan de specifieke hoeken van de lijn, kan de sensor zich concentreren op de bewegingen van de onderdelen en kan de nauwkeurigheid van de detectie worden verbeterd. Dit kan de productiviteit verhogen en helpen bij het optimaliseren van de productielijn.
Toepassingen in beveiliging en bewaking
In beveiligingstoepassingen kan de asymmetrische FOV worden gebruikt om de beweging van mensen of voertuigen langs een bepaalde weg of pad te detecteren. Door de FOV te concentreren op een specifieke richting, kan de sensor gericht zijn op de beweging in die richting en onnodige detecties in andere richtingen verminderen. Dit vermindert de kans op fout-positieve detecties en verbetert de efficiëntie van de sensor, wat vooral nuttig is bij het bewaken van gevoelige gebieden.
Kenmerken en specificaties radar beveiligingssysteem
De radar sensoren bieden tal van geavanceerde kenmerken en specificaties om aan de strenge eisen van verschillende industrieën te voldoen. Met de mogelijkheid om maximaal zes sensoren per controller te gebruiken, zijn onze radarbeveiliging systemen perfect aanpasbaar aan uw specifieke behoeften. De sensoren zijn ontworpen met een beschermingsgraad van IP67 (sensor), waardoor ze bestand zijn tegen stof en water en ideaal zijn voor gebruik in uitdagende omgevingen.
De systemen bieden een herstart timeout van 4 en 10 seconden, waardoor operators veilig kunnen werken zonder onnodige vertragingen. De radar sensoren werken met frequenties van 24 en 60 GHz, wat zorgt voor nauwkeurige detectie in diverse toepassingen.
Deze sensoren zijn inzetbaar tot SIL 2, PL d en categorie 3, wat betekent dat ze voldoen aan hoge veiligheidsnormen voor uiteenlopende toepassingen. Bovendien zijn de controllers uitgerust met een USB- of ethernet/PROFIsafe-interface, waardoor ze eenvoudig kunnen worden geïntegreerd en geconfigureerd in uw bestaande systemen. De systemen hebben maximaal vier OSSD-uitgangen en kunnen tot 32 zonesets ondersteunen.
Openingshoek
Wat betreft de openingshoek bieden onze sensoren verschillende opties voor optimale aanpassing aan uw specifieke omgeving. Er zijn twee vaste hoekopties beschikbaar: 110° horizontaal en 30° verticaal (wijd) of horizontaal 50° en verticaal 15° (smal). Daarnaast bieden onze radar sensoren een configureerbare openingshoek van 10-100° horizontaal en 20° verticaal, waarbij aanpassingen in stappen van 10° mogelijk zijn.
Deze veelzijdigheid zorgt ervoor dat onze radar sensoren perfect kunnen worden afgestemd op de eisen van uw toepassing en omgeving. Daarnaast hebben onze radar sensoren een maximaal bereik van 9 meter, waardoor ze geschikt zijn voor een breed scala aan toepassingen.
Software voor radarbeveiliging
De software maakt eenvoudige en intuïtieve configuratie en daaropvolgende validatie van het dekkingsgebied mogelijk. De Inxpect Safety App is een softwaretoepassing die op elke pc of Mac kan worden geïnstalleerd en gebruikers begeleidt bij de configuratie van de volumetrische dekkingsgebieden van Inxpect veiligheidsradarsystemen, de I/O-interfaceconfiguratie en systeemparametersinstelling, en bij het validatieproces. Het is een integraal onderdeel van alle Inxpect veiligheidssystemen.
 |
 |
 |
||
|
Systeemconfiguratie |
|
Systeemstatuscontrole |
|
Systeemvalidatie |
| Stel eenvoudig alle sensor- en besturingseenheidparameters in, evenals het importeren van machine-indelingen in verschillende formaten. | Rapportage van de status van de besturingseenheid en afzonderlijke sensoren, uitgangen en ingangen. | De Inxpect safety app begeleidt gebruikers bij de validatie van het systeem en de productie van validatierapporten. |
Compleet veiligheidssysteem opzetten met veiligheids-PLC
De kracht van radarbeveiliging ligt in de samenwerking tussen geavanceerde systemen, zoals die van Inxpect, en veiligheids-PLC's zoals de Reer Safety Mosaic M1. Door deze systemen te integreren, ontstaat er een compleet veiligheidssysteem dat zowel objecten als personen in gevaarlijke gebieden detecteert en de juiste veiligheidsmaatregelen activeert.
Inxpect's radarbeveiligingssysteem fungeert als een sensor die nauwkeurig personen en objecten in risicovolle zones identificeert. Zodra een gevaarlijke situatie wordt gedetecteerd, stuurt het systeem deze informatie via de Inxpect controller naar de veiligheids-PLC. Deze Mosaic veiligheids-PLC analyseert de gegevens en neemt passende acties om het risico te minimaliseren, zoals het stoppen van machines of het activeren van waarschuwingssignalen.
De controller van Inxpect ondersteunt protocollen zoals PROFIsafe, EtherCAT Safety en MODBUS, wat zorgt voor een naadloze en betrouwbare gegevensuitwisseling tussen de systemen.
Statische Objectdetectie met radar sensoren
Statische objectdetectie is een geavanceerde functie die de veiligheid en efficiëntie van industriële toepassingen verder verbetert. Door gebruik te maken van deze functie kunnen radarsensoren stilstaande objecten binnen het dekkingsgebied detecteren en zo de machine in een veilige stopmodus houden. Dit helpt om mogelijke botsingen en schade aan zowel de machine als de objecten in de omgeving te voorkomen.
Mobiele toepassingen
Statische objectdetectie is bijzonder nuttig voor mobiele toepassingen zoals bovenloopkranen, AGV's en zelfrijdende voertuigen, waar onverwachte obstakels tijdens de werking kunnen optreden. Door deze functie te integreren in uw veiligheidssysteem, profiteert u van een verhoogde operationele betrouwbaarheid en een veiligere werkomgeving voor zowel mens als machine.
Use cases - Radar beveiliging
Herstartpreventie
Herstartpreventie speelt een cruciale rol in het verhogen van de veiligheid bij verschillende industriële toepassingen.
- Herstartpreventie in robotcellen
- Herstartpreventie in verpakkingsstations
- Herstartpreventie in automatiseringstoepassingen voor robotcellen
- Herstartpreventie bij automatische palletiseertoepassingen
- Herstartpreventie in automatische laad- en losapplicaties voor CNC-toepassingen
Slimme botsingspreventie
Slimme botsingspreventie is essentieel voor het waarborgen van de veiligheid en efficiëntie bij verschillende toepassingen.
- Slimme botsingspreventie bij indoor toepassingen zoals geautomatiseerde geleide voertuigen (AGV's)
- Slimme botsingspreventie in pick-and-place toepassingen
- Slimme botsingspreventie voor outdoor toepassingen op bijvoorbeeld bouwplaatsen, draagt slimme botsingspreventie bij aan het verbeteren van de veiligheid en het verminderen van het risico op ongevallen door botsingen tussen voertuigen, machines en werknemers te voorkomen.
Toepassingsgebieden radar beveiligingssysteem
Er zijn tal van industriële toepassingen die veiligheidsbarrières vereisen waar traditionele veiligheidscomponenten kunnen worden toegepast. Waar veiligheidslichtschermen, veiligheidsmatten en andere optische of drukgevoelige oplossingen niet kunnen functioneren of niet de gewenste veiligheid kunnen garanderen, biedt het Inxpect radar beveiligingssysteem de oplossing.
Toepassingsgebieden radar beveiligingssysteem:
- Robotapplicaties en geautomatiseerde productieprocessen
- Gevaarlijke machines
- Verpakkingsmachines
- Voedsel- en drankindustrie
- Materiaalverwerkingsapparatuur
- Speciale machineconstructies
Verstelbare beschermingskits voor binnen- en buitentoepassingen
Deze verstelbare beschermingskits worden gebruikt om slimme sensoren te installeren in zware binnen- en buitenomgevingen. Het doel van de steun is om de sensor op de gewenste hoogte te plaatsen en te beschermen aan de zijkanten en van bovenaf.
Beschermingskit voor binnen
Voor binnentoepassingen is er de indoor versie (90302ZAC) met een neerwaartse helling van 30 graden. Deze is uitgevoerd in RAL1021 poedergecoat metaal.
Beschermingskit voor buiten
Voor buitentoepassingen is er de outdoor versie (90302ZAD) met een opwaartse helling van 20 graden. Deze is ook uitgevoerd in RAL1021 poedergecoat metaal. Deze beschermingskits zorgen voor een veilige en betrouwbare installatie van de sensoren, ongeacht de omstandigheden.
