Kies de juiste en geschikte energiemeter voor uw toepassing

De behoefte aan meten wordt steeds groter. Naast inzicht in het energieverbruik willen steeds meer bedrijven inzicht in de belasting van hun installatie en in de kwaliteit van spanning en stroom (Power Quality solutions). Daarnaast willen ze tijdig gewaarschuwd worden als er storingen optreden.

Scala aan energiemeters

Fortop heeft een groot scala aan energiemeters in het assortiment. De verschillen zitten hem hoofdzakelijk in de bouwvorm, opties en type display. Een eenvoudige energiemeter kan op korte termijn voldoen, maar op langere termijn is een uitgebreidere energiemeter vaak snel terugverdiend.

De keuze voor een energiemeter hangt af van wat u wilt meten en hoe u wilt dat de gegevens gepresenteerd worden.



Ontvang het overzicht (incl. prijzen) per e-mail

Energiemeters - Power Quality Analysers - Janitza PRO-serie

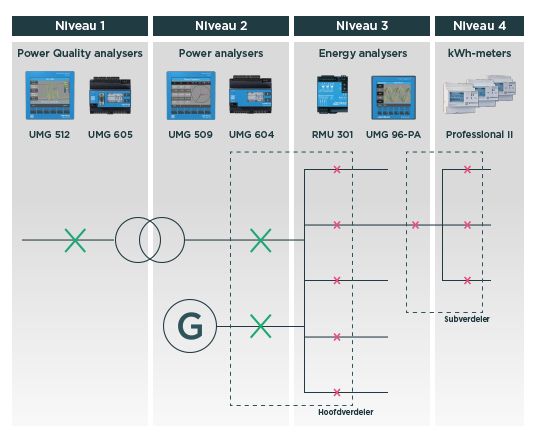

Blauwdruk meetinstrumenten voor vier meetniveau's

We onderscheiden vier meetniveau’s met elk hun eigen meetinstrument:

Voor elke niveau heeft Janitza een geschikt meetinstrument.

Power management; voor elke niveau heeft Janitza een geschikt meetinstrument

Kies de juiste energiemeter

Metergroep         Power Quality Analysers Power Analysers Universeelmeters
Type UMG 512-PRO UMG 605-PRO UMG 509-PRO UMG 604-PRO UMG 96-PA Uitbreidingsmodule Uitbreidingsmodule UMG 96-S2 UMG 103 CBM
  Janitza UMG 512-PRO Janitza UMG 606-PRO Janitza UMG 96RM-m Janitza UMG 96RM-p Janitza UMG 96RM-cbm Janitza UMG 96RM-e Janitza UMG 96RM-e Janitza UMG 96RM-pn Janitza UMG 103-CBM
Algemene specificaties
Klok/geheugen 256 MB 128 MB 256 MB 128 MB 4 MB - - - 4 MB
Montagewijze Paneel 144 DIN-rail Paneel 144 DIN-rail Paneel 96 - - Paneel 96 DIN-rail
Geïntegreerde logica Jasic® Jasic® Jasic® Jasic® - - - - -

Power Quality
Harmonische analyse 1..63 + THD 1..63 + THD 1..63 + THD 1..40 + THD 1..25 + THD - - 1..15 + THD 1..25 + THD
Dips. pieken en transiënten v v - - - - - - -
Flicker v v - - - - - - -
Veiligheidsmeting (RCM) v - v - Optie v v - -
IEC61000-4-30 Klasse A Klasse S - - - - - - -
Rapporten EN50160/61000-2-4 v/v v/v -/v -/v - - - - -
Nauwkeurigheid V/A(%) 0,1/0,2 0,2 0,1/0,2 0,2 0,2 - - 0,2 0,2
Nauwkeurigheid kWh 0,2 0,5s 0,2 0,5s 0,5s - - 0,5s 0,5s

Interfaces en protocollen
RS485 (Modbus) v v v v v - - v v
Ethernet v v v v - v - - -
USB - - - - - - - v -
Profibus DP v v v Optie - - - v -
M-bus - - - - - - - - -
PROFINET - - - - - - - - -
BACnet IP Optie Optie Optie Optie - - - - -

In- en uitgangen
Digitale in-/uitgangen 2/2 2/2 2/2 2/2 3/3 - - - -/-
Analoge in-/uitgangen 1/- 1/- 1/- 1/- Optie/1 3/- 3/- -/- -/-
Spanning / stroom kanalen 5/4 5/4 5/4 5/4 4/3 -/1 -/1 4/3 3/3

In- en uitgangen
95..240Vac/80..300Vdc JA200220 JA500232 JA200223 JA500223 - - - - -
48..120Vac/24..150Vdc JA200219 JA500231 JA200222 JA500225 - - - - -
90..277Vac/90..250Vdc - - - - JA100284 JA900119 JA900117 JA100312 JA500138
24..90Vac/24..90Vdc - - - - JA100304 - - - -



Speciale types universeelmeters

Universeelmeter UMG 96RM
Type E CBM P PN EL M -
Janitza UMG 96RM voorkant Janitza UMG 96RM-e Janitza UMG 96RM-cbm Janitza UMG 96RM-p Janitza UMG 96RM-pn Janitza UMG 96RM-el Janitza UMG 96RM-m Janitza UMG 96RM achterkant
Algemene specificaties
Klok/geheugen 256 Mb 256 Mb 256 Mb - - - -
Montagewijze Paneel 96 Paneel 96 Paneel 96 Paneel 96 Paneel 96 Paneel 96 Paneel 96
Geïntegreerde logica - - - - - - -

Power Quality
Harmonische analyse 1..40 + THD 1..40 + THD 1..40 + THD 1..40 + THD 1..40 + THD 1..40 + THD 1..40 + THD
Dips. pieken en transiënten - - - - - - -
Flicker - - - - - - -
Veiligheidsmeting (RCM) v - - v - - -
IEC61000-4-30 - - - - - - -
Rapporten EN50160/61000-2-4 - - - - - - -
Nauwkeurigheid V/A(%) 0,2 0,2 0,2 0,2 0,2 0,2 0,2
Nauwkeurigheid kWh 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s 0,5s

Interfaces en protocollen
RS232/RS485 (Modbus) -/v -/v -/v -/v -/v -/v -/v
Ethernet v - - 2x v - 2x
USB - v v - - - -
Profibus DP - - v - - - -
M-bus - - - - - v -
PROFINET - - - v - - -
BACnet IP Optie - - - - - -

In- en uitgangen
Digitale in-/uitgangen 3/2 4/- 4/- 3/2 -/- -/2 -/2
Analoge in-/uitgangen 2/- -/- -/- 2/- -/- -/- -/-
Spanning / stroom kanalen 4/4 4/4 4/4 4/3 4/3 4/3 4/3

Hulspanning en artikelnummers
90...277Vac/90...250Vdc JA101912 JA100792 JA101910 JA100085 JA100290  JA101911 JA101905
24...90Vac/24...90Vdc JA100104 JA100126 JA100133 JA100134 JA100106  JA100105 JA100101



Waarom power quality meten met een energiemeter?

Power Quality problemen komen veel voor maar zijn niet altijd zichtbaar. Onverklaarvare uitval van machine of installatie roept veel vragen op. In veel gevallen zijn er problemen met de kwaliteit van elektrische energie (power quality) aan de orde. Wat Power Quality precies is wordt beschreven in onze white paper Power Quality.



Lees meer over power quality

Energiemeter voor inzicht in power quality - Whitepaper
Inzicht in spanningsdips met energiemeter - Janitza

Spanningsdip inzien met energiemeter

U zit in een ruimte met de verlichting aan. In een fractie van een seconde valt het licht kort uit en gaat direct weer aan. De oorzaak? Een spanningsdip. Met een energiemeter heeft u inzicht in spanningsdips. Wat deze spanningsdips precies zijn leggen we uit in onze white paper spanningsdips.



Lees meer over spanningsdips

Waarom verbeteren van de cos-phi?

Het verbeteren van cos-phi, of het reduceren van de blindstroom, is al snel zinvol. Daarnaast heeft het compenseren van de cos-phi een aantal positieve bijverschijnselen. Welke compensatietechnieken zijn er en hoe pakken we dit in de praktijk aan?



Lees meer over cos-phi compensatie

Cos phi compensatie - White paper fortop
Hogere harmonischen - White paper fortop

Wat is een hogere harmonische?

Door de toename van elektronische apparatuur wordt het net in steeds sterkere mate vervuild. Hierdoor ontstaan hogere harmonischen. Deze harmonischen beïnvloeden de bedrijfszekerheid in negatieve zin. Wat zijn gevolgen van harmonischen en hoe kunnen we fenomeen beheersen?



Lees meer over hogere harmonischen
