kWh meters - DIN-rail verbruiksmeters

kWh meters voor monitoring en registratie

KWh meters meten het werkelijke elektrische energieverbruik van een elektrotechnische installatie. Er zijn kWh meters voor directe aansluiting en meters die met behulp van stroomtransformatoren worden aangesloten. Hiermee kunnen meetwaarden tot 6000A gemeten worden.

Meetwaardeomvormer

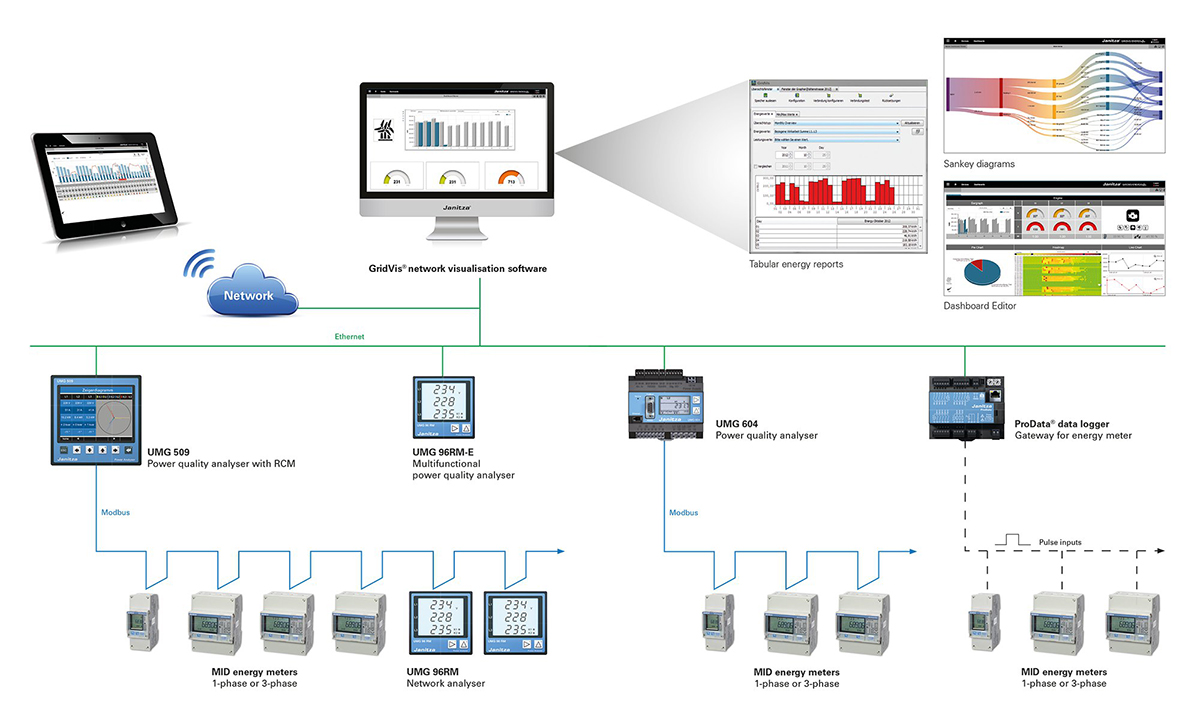

Als meetwaardeomvormer kunnen de effectieve pulsen op een besturingssysteem via pulsuitgangen worden geschakeld met bijvoorbeeld GLT, SPS, SCADA of met ProData® datalogger, inclusief GridVis® netwerkvisualisatiesoftware.

Communicatieprotocollen

De protocollen M-Bus en Modbus zijn beschikbaar via de geïntegreerde communicatie-interface. Deze interfaces kunnen extra waarden visualiseren naast actieve en reactieve energie, zoals spanning, stroom, vermogen en arbeidsfactor/cos phi. De kWh meters kunnen worden gebruikt voor het verzamelen van verbruiksgegevens, in combinatie met de Janitza meetapparaten UMG 96RM-E, UMG 604, UMG 605, UMG 508, UMG 509, UMG 511 en UMG 512 via Modbus RTU voor deelmetingen. Lees meer over deze meetapparatuur.

De meting is ontworpen voor 1 fase en 3 fase systemen met een spanning van L-N 230 VAC ± 20%. De stroomingangen zijn ontworpen voor ofwel direct aansluiting (Janitza B21/B23) of meting via een stroomtransformator (Janitza B24). Actieve en reactieve energie zijn beschikbaar in één tarief of twee tarieven en in vier kwadranten. De nauwkeurigheid van de meter is klasse 1 voor actieve energie en klasse 2 voor reactieve energie. Alle meters slaan de meterstanden op als permanent geheugen.

Bekijk kWh meters Stel uw vraag over kWh meters

De Janitza B21-serie is een 1 fase kWh meter (1+N) met direct meting tot 65 Ampère. De energiemeters maken gebruik van een dubbel tarief en hebben een breedte van 36 mm, ter grootte van 2 DIN-modules. De Janitza B21 kWh meter is MID en IEC goedgekeurd. De kWh meters maken gebruik van communicatieprotocollen M-bus en Modbus (RTU en ASCII) en hebben twee pulsuitgangen. De Janitza B21 heeft een S0 interface (potentiaalvrije pulsuitgang) volgens DIN 43864 voor aansluiting op energiemanagementsysteem.

Kenmerken Janitza B21 kWh meter:

• Temperatuur: -40 °C tot +70 °C
• Nominale spanning: 230 VAC
• Overgangsstroom: 0,5A
• MID en IEC goedgekeurd
• Directe meting tot 65 Ampère
• Nauwkeurigheidsklasse 1/B (maximaal 1% afwijking)
• S0 interface (potentiaalvrije pulsuitgang)
• Referentiestroom Iref: 5A
• 2-aderige aansluiting / 1 meeteenheid

Bekijk Janitza MID B21 kWh meters in de webshop

De Janitza B24-serie kWh meters zijn 3 fase meters voor indirecte meting (5A) met gebruik van stroomtrafo’s. De B24 kWh meter heeft een configureerbare stroomverhouding (CT) 9999/1-6 met een pulsfrequentie van 5000 imp/kWh.

Kenmerken Janitza B24 kWh meter:

• Temperatuur: -40 °C tot +70 °C
• Transformatorverhouding vrij ingesteld op 9999/1-6
• Nominale spanning: 3x 230 VAC
• Spanningsbereik: 3x 220-240VAC
• Voor verbinding met 3 en 4 geleiders
• Referentiestroom Iref: 1A
• Overgangsstroom: 0,05A
• MID en IEC goedgekeurd
• Nauwkeurigheidsklasse 1/B (maximaal 1% afwijking)
• S0 interface (potentiaalvrije pulsuitgang)

Bekijk Janitza B24 kWh meters in de webshop
