Detecteer transparante en donkere objecten met blue light
Het detecteren van transparante of zwarte objecten is in veel gevallen een enorme uitdaging. Een transparant of doorzichtig object is vanwege reflectie moeilijk te detecteren. In de praktijk ontstaan er vanwege de reflectie bij één product vaak meerdere detecties.
Zwarte of donkere objecten
Zwarte of donkere objecten absorberen het licht van de sensor waardoor de sensor moeite heeft objecten te detecteren. SensoPart Blue Light biedt in dergelijke gevallen de oplossing, vooral in kritische toepassingen.
Voor de Blue Light sensor hoeft geen reflector meer te worden geplaatst en heeft een detectiebereik van 2...1200 mm met een beschermingsgraad tot IP69K. De Blue Light sensoren zijn beschikbaar met fixed focus, instelbaar met IO-Link en instelbaar via een potmeter.


Roodlichtsensoren en Blue Light sensoren
Waar conventionele roodlichtsensoren de limiet bereiken, biedt de Blue Light sensor van SensoPart de oplossing. In plaats van een standaard rode lichtspot wordt er gebruik gemaakt van een blauwe lichtspot. Vanwege het blauwe licht is de sensor in staat om transparante en donkere objecten te herkennen.
Objecten detecteren onder een hoek
In de grafiek hiernaast is de detectieafstand en de detectiehoek schematisch weergegeven.
Een object onder een hoek van 80° is met de blue light sensor te detecteren op een afstand van +/-40 mm. Een standaard fotocel met rood licht kan hetzelfde object niet of slechts op een paar millimeter detecteren.

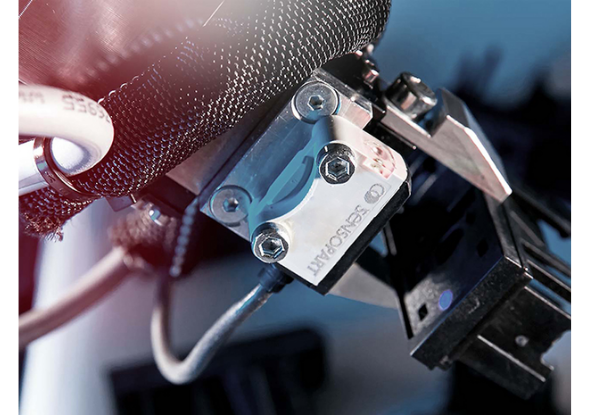

High-performance miniatuur sensor met twee schakeluitgangen
Dankzij de groot schakelafstand en twee schakeluitgangen is de nieuwe BlueLight miniatuursensor FT 10-BHD van SensoPart geschikt voor een groot aantal toepassingen. Dat terwijl de sensor toch een uiterst compacte afmeting heeft.
150 mm bij wit/grijs en 120 mm bij zwart
Met zijn compacte afmeting van slechts 21 x 14 x 8 mm heeft de sensor toch unieke prestatiekenmerken. Niet alleen het grootste bereik op de markt, 150 mm bij wit/grijs en 120 mm bij zwart, maar ook het scanbereik is in te stellen in plaats van een vaste focus. Lees meer over de FT 10-BHD Bluelight sensor.
Tabel met overzicht blue light sensoren
Overzicht Blue light sensoren | |||||
![]() |
![]() |
![]() |
![]() |
![]() |
|
Technische informatie | |||||
Producttype | FT 10-BF2 / BF3 | FT 25-BF2 | FT 25-BH | FT 50-BH | FT 55-BH |
Soort lichtbron | LED, blauw 450 nm | LED, blauw 450 nm | LED, blauw 450 nm | LED, blauw 450 nm | LED, blauw 450 nm |
Instelling | Fixed focus | Fixed focus | Instelbaar, IO-Link | Instelbaar, potmeter | Instelbaar, potmeter |
Bereik/schakelafstand | 2…30 mm / 2…50 mm | 0…80 mm | 0…200 mm | 2…300 mm | 3…1200 mm |
Specificaties en datasheets | |||||
Bekijk | Bekijk | Bekijk | Bekijk | Bekijk |
Donkere, zwarte en glanzende objecten detecteren
Daar waar transparante objecten weinig licht absorberen, is dat bij zwarte en donkere obejecten juist het tegenovergestelde. Het detecteren van donkere textielproducten, glanzende zwarte oppervlaktes, LCD schermen en andere licht absorberende objecten is voor roodlichtsensoren een enorme opgave. De blue light sensor van SensoPart detecteerd deze materialen probleembloos en betrouwbaar.
Bekijk de video over het detecteren van donkere en glanzende objecten.
Detecteren van transparante objecten
Het detecteren, tellen en positioneren van transparante objecten is voor conventionele fotocellen al snel een brug te ver. Transparante objecten als glas en plastic absorberen maar een klein deel van het licht en zorgt ook voor een klein verschil tussen het uitgezonden licht en het teruggekaatste licht in de ontvanger. Het is dan een enorme uitdaging om een stabiel en duidelijk signaal uit te zenden voor bijvoorbeeld het automatiseren van een vullijn van flessen.
Bekijk de onderstaande video over het detecteren van transparante objecten.
Moeilijk te detecteren objecten en materialen
Zelfs voor zeer moeilijk te detecteren materialen of objecten biedt de blue light sensor de oplossing. Denk hierbij aan het detecteren van druppels water, glazen objecten, doorzichtige folies, sterk reflecterende materialen zoals magneten en gepolijste metalen, spiegels en oneven oppervlaktes. De blue light sensor detecteert deze materialen zonder problemen.

Applicatievoorbeelden
- Verpakkingsindustrie
Detectie van transparante containers, folie, labels en doordrukstrips. - Medische, labratorium en pharmaceutische industrie
Aanwezigheid van reageerbuisjes, injectiespuiten en pipetten en de
Positie van transparante of donker zwarte rekken, trays en microtiterplaten. - Automotive industrie

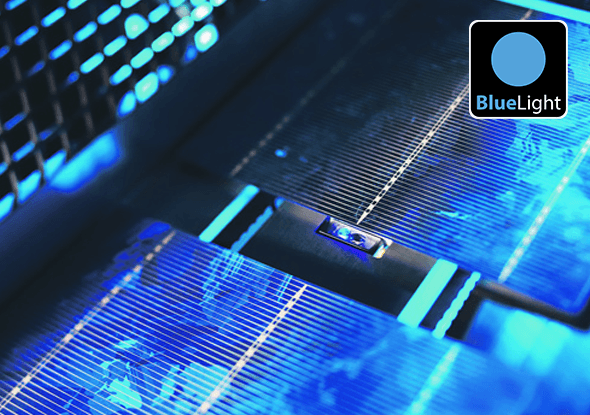

Detectie van metalen onderdelen en zwarte, donkere componenten. - Solar industrie
Aanwezigheid en positie van zonnepanelen die vanwege donkere kleur moeilijk te herkennen zijn. - Voedingsmiddelenindustrie
Aanwezigheid van een (plastic) fles.
Tellen van flessen aan de in- en uitvoer van vulsystemen - Farmaceutische industrie
Positionering van reageerbuizen, spuiten en pipettips

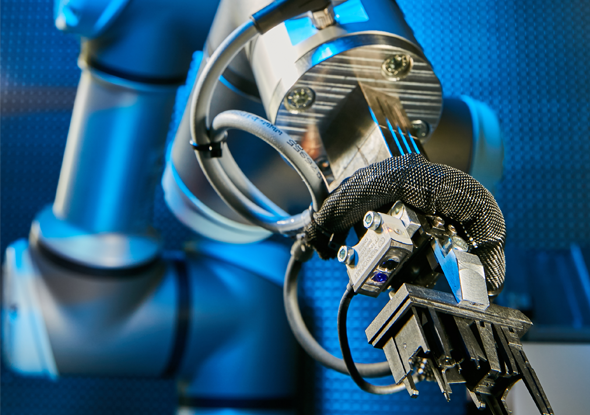

Aanwezigheidsdetectie in de grijper
Dankzij de compacte bouwvorm en het lichte gewicht van de FT 10-serie Blue Light sensoren, zijn deze ideaal voor aanwezigheidsdetectie in de grijper van een robot. Met een afmeting van slechts 21,1 x 14,6 x 8 mm is de Blue Light sensor perfect geschikt voor toepassingen in krappe ruimtes.


Condensvorming op sensor door tempratuurverschil
Een kipleverancier ondervond problemen met het detecteren van de transparante schalen waarin de kippen getransporteerd worden. De verwerkingshal is een koele en vochtige omgeving, waardoor condens op de sensor ontstaat. Hierdoor kon de gebruikte sensor met reflector geen goede detectie maken.
De klant stelde voor om een fibersensor van een andere leverancier te gebruiken. Na testen bleek de gewenste schakelafstand (30 cm) niet haalbaar met deze sensor.
De Blue Light sensor FT 55-BH van SensoPart heeft het probleem opgelost. De transparante schalen worden perfect gedetecteerd en door het werken met een sensor zonder reflector is het schoonmaken van de sensor niet meer (of in mindere mate) nodig. De sensor is IP69K, wat bij kipverwerking wenselijk is om te voldoen aan de hygiënische eisen.
