Draadloze communicatie van schakelaar en sensor tot netwerk
sWave.net
Al meer dan tien jaar ontwikkelt steute draadloze schakelaars. Tot nu verzonden die schakelaars hun status via een punt-naar-puntverbinding met een LAN Gateway ontvanger naar een hoger systeem.
Draadloos netwerk met access points
Steute heeft een compleet nieuw draadloos netwerk met “access points” gemaakt. Hierdoor is permanente communicatie van de draadloze schakelaars tot in het ERP-systeem mogelijk. Op één acces point kunnen tot 100 schakelaars aangesloten worden.

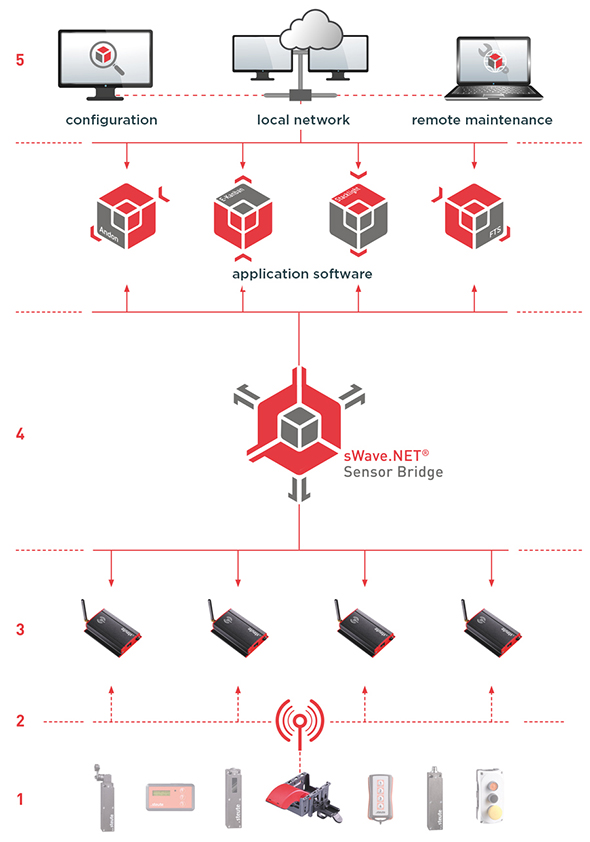

Sensor Bridge sWave.NET
- Gebeurtenissen: schakelgebeurtenis, activeringsmelding
- Waarschuwing/alarm: batterij bijna leeg, RSSI laag, geen wake-up, slave gateways offline
- Loggegevens: statuswijziging, activeringsmelding, systeemmeldingen
- Configuratie van klant-API's: adressering, mapping, dataformaat
- Eindattributen: schakelstatus, batterijstatus, RSSI, klantparameters, draadloze ID, groepsverband
- Groepsattributen: alarmdrempelwaarden (batterij, RSSI, tijdverwachting), onderdrukking van bounce en meldingsintervallen, apparaatspecifieke instellingen, doeloverschakelingsstatussen
- Gatewayattributen: netwerkinstellingen, uitzendtijd-slot, update-frequentie
Schakelaars | sWave.NET

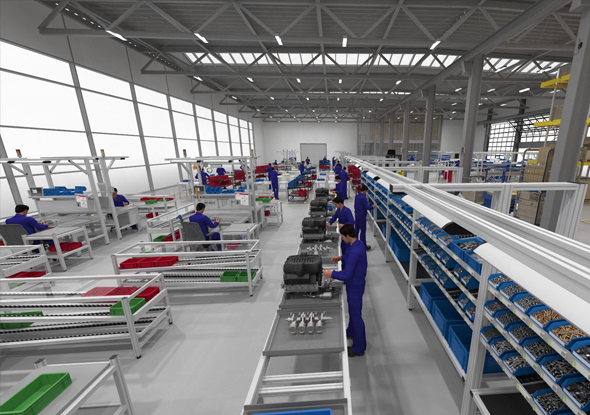

De schakelaars in het veld zijn de basis van het sWave.NET systeem. De positieschakelaars kunnen bijvoorbeeld detecteren dat de laatste bak van een bepaald artikel gepakt wordt. Drukknoppen geven aan een achterliggend systeem aan of er behoefte is aan een bepaalde actie bij de productiecel. Een rollerbaan schakelaar wordt gebruikt voor het detecteren van allerlei goederen over een rollerbaan. De status van al deze actuatoren wordt draadloos doorgegeven aan een hoger liggend systeem.

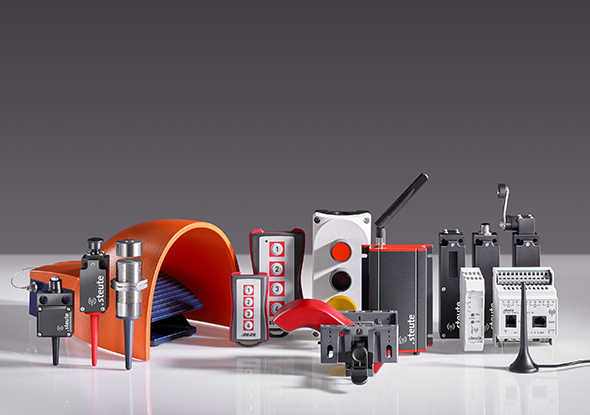

Voorbeelden van actuatoren voor sWave.net:
- Positieschakelaars
- Universele zenders
- Bedieningsschakelaars
- Rollerbaan schakelaar
- Andon schakelaar
Draadloze communicatie met sWave.NET
Het draadloos communiceren met het systeem kan met verschillende frequenties. De keuze voor deze frequentie is afhankelijk van de locatie. Het bereik van de draadloze signalen ligt binnen tot 40m, buiten ligt deze afstand zelfs tot 700m. Lees meer over locaties voor sWave.NET.
In de praktijk worden de voor verschillende frequenties (868, 915 en 922 MHz) beschikbare draadloze positiesensoren voornamelijk gebruikt om de bezetting van rollenbanen in reksystemen te controleren: als de laatste container wordt verwijderd, zendt de sensor een signaal naar de draadloze ontvanger met een verzoek om aanvulling. Anderzijds kunnen signalen ook in etappes worden uitgezonden, het verkeerslichtprincipe. In dit geval zullen aanvullende draadloze sensoren op hetzelfde rekniveau de verwijdering van de twee-na-laatste en een-na-laatste containers detecteren.
Ontvangers | sWave.NET
Bij draadloze actuatoren horen ontvangers die het signaal verwerken. Het sWave.NET systeem beschikt over gateways met geïntegreerde software. Deze worden geïnstalleerd in de ruimte waar de draadloze schakelaars werken. Elk accespoint kan de signalen ontvangen – afhankelijk van de bezetting – van de 100+ draadloze schakelaars.
Dynamische organisatie
Dynamische zelf organiserend systeem zorgt voor een eenvoudige configuratie, weinig onderhoud en hoge duurzaamheid en een succesvolle implementatie van het sWave.NET systeem.
Geïntegreerde communicatie
De sWave.NET Sensor Bridge is een centrale communicatie interface die hogere services en applicaties verbindt met de draadloze infrastructuur. Vanwege de universele connectiviteit kan deze Sensor Bridge geïntegreerd worden in elke productie omgeving.
Communicatieprotocollen
Een grote hoeveelheid communicatieprotocollen naar ERP en WMS (Warehouse Management Systems) zijn al beschikbaar. Het systeem is compatibel met bijvoorbeeld REST (XML / json), http(s) notificaties en Modbus TCP/IP.
Eenvoudige configuratie | sWave.NET
Het sWave.NET netwerk kan eenvoudig naar wens geconfigureerd worden via een webserver. Via een user interface, praktisch georiënteerd, voor gedefinieerde instellingen maakt het mogelijk om dit draadloos systeem te configureren zonder voorafgaande speciale kennis. Flexibele interfaces maken aanpassingen aan verschillende toepassing mogelijk, zoals E-Kanban, Andon systemen en automatisch geleide voertuigen (AGV).
Draadloze positiesensor voor intralogistiek
De RF RW-NET draadloze positiesensor detecteert of een container met klein materiaal correct op de rollenbaan of bijvoorbeeld een Kanbanrek is geplaatst en zendt een bijbehorend signaal uit naar het onderliggende controlesysteem via toegangspoorten in het sWave.NET® draadloos netwerk.
De actuator die hier wordt gebruikt is een grote schakelaar. De status van deze schakelaar wordt bewaakt door een geïntegreerde, contactloze positiesensor. De hellingshoek en de schakelhysterese bepalen of een signaal is geactiveerd, kunnen worden ingesteld en aangepast in de sWave.NET® software.
E-Kanban, Andon Stacklight of FTS en warehouse management software
De aanleiding voor deze nieuwe ontwikkeling was de grote vraag naar switchgear die kan worden geïntegreerd in E-Kanbanrekken. Tot nu toe had steute aan deze vraag voldaan met de standaard reeks sWave.NET® draadloze positieschakelaars en lichtsensoren. Met de RF RW-NET is er nu een apparaat beschikbaar die precies voor dit doel is ontwikkeld en die niet alleen technische functionaliteit maar ook commerciële voordelen biedt: tijdens de ontwikkeling van deze positiesensor stonden de kostenoverwegingen centraal. Het is niet alleen geschikt voor E-Kanbanrekken, maar ook voor de bezettingscontrole in bijvoorbeeld transportsystemen.
Schakelaar voor rollerband bij logistieke systemen
De wip-schakelaar van steute is speciaal ontwikkelt voor applicaties waarbij gebruik wordt gemaakt van een rollerband waar bijvoorbeeld kratten met goederen over aangevoerd worden. De schakelaar wordt op de rollerbaan geplaatst en detecteert een krat of container. De schakelaar zendt draadloos een signaal uit wat opgenomen wordt in het sWave.net-netwerk. De schakelaar heeft een teach-in-principe zodat de schakelaar afgesteld kan worden op een specifieke situatie.
De schakelaar is geschikt voor de meest bekende en voorkomende rollerbanen zoals Bito, SSI Schäfer Trilogiq, enz. Naast het gebruik van rollerbanen is de wip-schakelaar ook geschikt voor reksystemen. Bij een reksysteem worden er kratten of containers aangeleverd met verschillende producten. Zodra een krat leeg is en het van het rek wordt gehaald, schakelt de schakelaar. Via een draadloos signaal kan een medewerker voorzien worden van een nieuw krat met goederen.
