Power Analysers
Power analysers worden gebruikt voor het continu meten en bewaken van de kwaliteit van stroom (power quality), de belasting van transformatoren en generatoren en het registreren van spanningsdips, pieken en transiënten. De power analysers zijn voorzien van voldoende intern geheugen, zodat meetwaarden voor langere tijd in het geheugen kan worden opgeslagen. De power analysers zijn beschikbaar als inbouwmodule voor paneelmontage (UMG 509-PRO) en als DIN-rail montage (UMG 604-PRO).
Embedded webinterface
De power analysers van Janitza zijn voorzien van een intuïtieve webinterface voor PC, tablet en smartphone. De webinterface voorziet in een kWh-rapportagefunctie, embedded lijnschrijver, power quality rapportengenerator en een analyse tool voor spanningdips en pieken.
Interfacing
Alle analysers hebben 2 digitale in- en uitgangen, een temperatuur meetingang, een Ethernetpoort (TCP/IP), Profibus en RS485-poort. Via deze poorten ondersteund Janitza vele protocollen als Modbus, Profibus, PROFINET, Bacnet, HTTP waarmee de power analysers makkelijk in te binden zijn in de boven-liggende systemen.
Eigenschappen Power Analysers
Toepassingsgebied
De power analysers UMG 604-PRO en UMG 509-PRO zijn de meest complete power analysers voor toepassingen aan de laagspanningszijde van de nettransformator of voor generatormetingen (niveau 2). De power analyser wordt fysiek op de binnenkomende velden van de laagspanningshoofdverdeler geplaatst. De power analyser UMG 509-PRO wordt veel toegepast in grote ziekenhuizen, datacenters en in de procesindustrie.
Eigenschappen power analysers:
- 4 kwadranten meting in IT-, TN-, en TT-netwerken
- 5 spannings- en 4 stroommeetingangen (3fasen + nul)
- 2 extra stroommeetingangen voor differentiaalstroommeting
- Meting volgens IEC61000-4-30 – klasse A
- Scansnelheid: 20kHz
- Berekening van meer dan 2000 variabelen per cyclus (200ms)
- JASIC grafische programmeerfuncties
- Analyse van harmonischen, interharmonischen en resonanties
Embedded webinterface
De power analysers van Janitza zijn voorzien van een embedded webinterface. Met deze webinterface is het mogelijk, zonder additionele software, meetwaarden te visualiseren. Een standaard webbrowser is voldoende om de meetwaarden in te zien. Door het responsive design is de visualisatie en bediening ook mogelijk via smartphone, tablet of PC.
Functies embedded webinterface:
- Real-time visualisatie van alle denkbare grootheden
- Geïntegreerde verbruiksmanager
- Embedded lijnschrijver voor actuele en historische waarden
- Analyse tool voor spanningsdips, pieken en transiënten
- Automatische webbased rapportengenerator voor power quality
- Op afstand bedienen van de power analyser

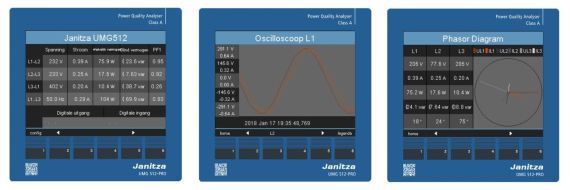

Janitza UMG 509-PRO Power Analyser
De UMG 509-PRO power analyser van Janitza is speciaal ontwikkeld voor toepassing achter de nettransformator en beschikt over een kleurendisplay met Nederlandstalige webinterface. De Power Quality van een elektrische installatie is direct af te lezen.
Registratie van spanningsdips en pieken
Spanningsdips, pieken en transiënten worden geregistreerd en opgeslagen als 'gebeurtenis'. Problemen met de power quality worden door de power analyser snel opgespoord, doordat de kwaliteit van spanning en stroom automatisch én volgens de geldende normen worden gerapporteerd.
De power analyser beschikt over een geïntegreerd dashboard dat te bereiken is via een webbrowser. Zo heeft u op elk gewenst moment toegang tot 'uw meter' met behulp van mobiel, tablet of desktop.
Door de vele communicatieprotocollen die de meter ondersteunt is integratie in bestaande systeem eenvoudig te realiseren. De Janitza UMG 509-PRO power analyser heeft een IP-gateway functie waardoor alle onderliggende meters via de IP-poort uitgelezen worden.

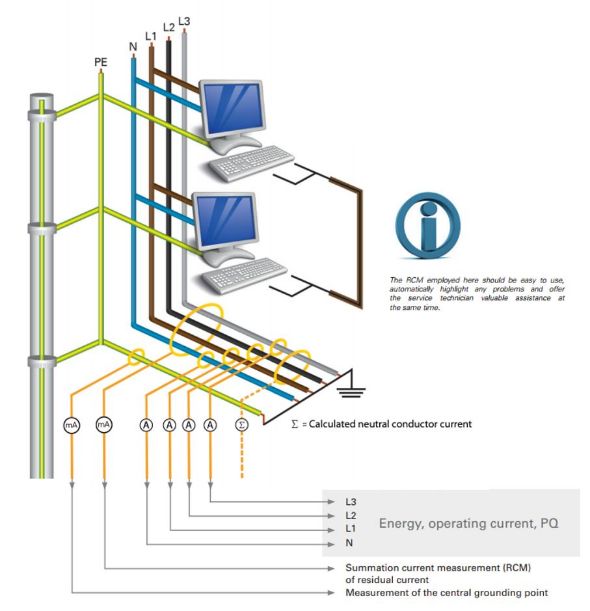

De 5e en 6e stroomtrafo-ingang bewaken continu aardfoutstromen. Daardoor is een periodieke isolatietest van uw installatie niet meer nodig. Mede door de geïntegreerde temperatuurmeting is deze alleskunner de ideale analyser voor een 'totaalmeting' aan de laagspanningszijde van uw vermogenstransformator.
Eigenschappen Power analyser UMG 509-PRO:
- Meten van verbruik (kWh, kvarh, kVAh)
- Meten van power quality parameters zoals harmonische tot de 63e orde
- Meten van korte onderbrekingen, transiënten en pieken
- Meten van aardfoutstromen
- Meetwaardengenerator voor gebouwbeheer en automatiseringssystemen
Bekijk Janitza UMG 509-PRO in de Product PortalStel uw vraag
Technische eigenschappen UMG 509
- Fourieranalyse tot de 63e orde, individueel voor U-LN, U-LL, I, P, Q
- Elke 200ms worden meer dan 1500 variabelen volgens IEC61000-4-30 vastgesteld
- Detectie van transiënten >50us, korte onderbrekingen en pieken >10ms
- 4 spannings- en 6 stroommeetingangen
- PT-temperatuurmeetingang
- Continu sampling van alle spannings- en stroomkanalen met 20kHz
- Datalogger en eventlogger (250MB Flashdisk)
- 2 digitale ingangen en 2 digitale uitgangen
- RS485 (Modbus RTU, Modbus Master)
- Profibus DP/VO alternatief
- Ethernet (webserver, e-mail, optioneel met BACnet)
- Eigen functies te programmeren via Jasic
- Modbus gatewayfunctie voor het koppelen van Modbus-apparaten op IP
Power Analyser UMG 509-PRO
- PQ-analyser, kWh-meter, aardfoutstroommeter, IP-gateway, logger, PLC en webserver in één behuizing
- Te gebruiken als IP-gateway voor Modbus-meters. Onderliggende meters zijn daardoor via het IP-netwerk bereikbaar
- Protocollen als RS485 (Modbus RTU en Profibus) Ethernet TCP/IP, BACnet IP, HTTP, FTP, SNMP, SMTP, SNTP of DNS maken een eenvoudige inbinding in bestaande installatie mogelijk
- Direct inzicht in de power quality-status van de installatie:
- Status voor dips, pieken en transiënten met directe link naar analysepagina

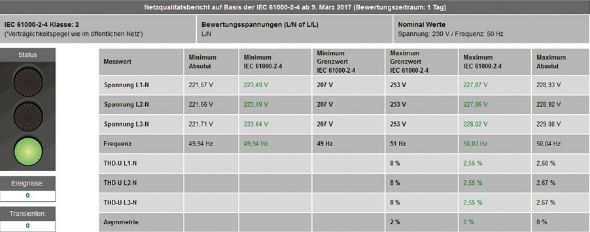

- Status volgens EN50160 en IEC61000-2-4 met directe link naar analysepagina
- Status voor aardfoutstroommeting met directe link naar analysepagina
- Geïntegreerde webbased lijnschrijver voor actuele en historische meetwaarden
- Optimale weergave op PC, tablet en smartphone (responsive design)
- Aardfoutstroommeting voor het bepalen van de kwaliteit van de isolatie
- 256MB geheugen, genoeg voor opslag van 10 miljoen meetwaarden
- Inclusief Nederlandstalige configuratiesoftware GridVis
10 redenen om een Janitza UMG 509-PRO achter de nettrafo te plaatsen
Tekst: Arjan Pit, meetspecialist

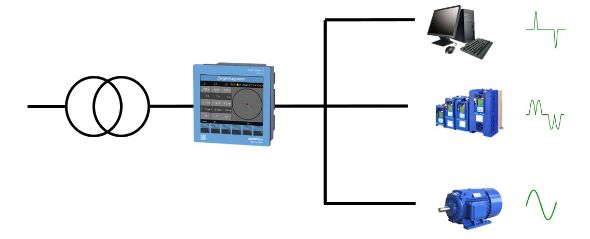

De power analyser Janitza UMG 509-PRO is speciaal ontwikkeld voor toepassing achter de nettransformator. Waarom is deze meting zo belangrijk en is de UMG 509-PRO de ideale meter hiervoor?
10 redenen:
- Een juiste vermogensmeting van de trafo bij elektronische belastingen
- Volautomatische registratie en rapportage van spanningsdips
- Volautomatische registratie en rapportage van power quality
- Stroommeting in de nulleider voorkomt overbelasting
- Geïntegreerde differentiaalstroommeting voorkomt gevaar en brand
- Intuïtief groot kleurenscherm voor aflezing zonder gebruik van PC of smartphone
- Embedded web-interface met alle EMS-functies voor PC, tablet of smartphone
- Geïntegreerde trafo-temperatuurmeting
- Uitlezing in DCEM Cloud via het mobiele netwerk
- Eenvoudig integreren in bestaande systemen
Janitza UMG 604-PRO - Power Analyser
Inzicht in verbruik, storingen en power quality
Korte onderbrekingen, dips, harmonische of een te lage netspanning? Ze kunnen allemaal leiden tot hoge kosten. Met de power analyser UMG 604-PRO van Janitza kunnen deze allemaal worden herkend en via e-mail of SMS worden doorgezet. De meter is een PQ-analyser, kWh-meter met 8 tarieven, IP-gateway, logger, PLC en webserver in één behuizing.

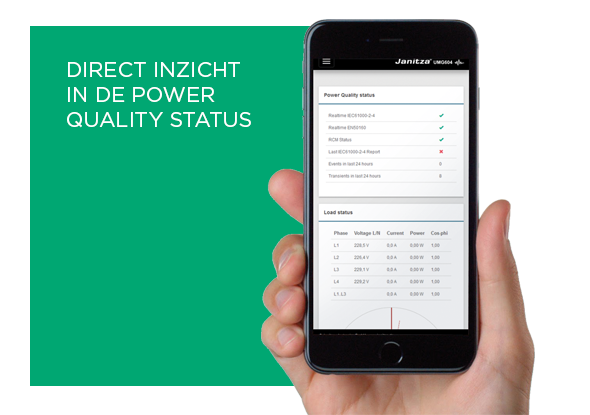

Direct status aflezen
Op de geïntegreerde website van de power analyser UMG 604-PRO ziet u direct de status van de power quality van uw elektrische installatie. De website is benaderbaar via PC, laptop, tablet en smartphone. Door de mogelijkheid de kwaliteit van spanning en stroom (Power Quality) automatisch volgens de geldende normen te rapporteren, worden power quality-problemen snel opgespoord.
Power analyser UMG 604-PRO voor een totaalmeting
Mede door de geïntegreerde temperatuurmeting is deze alleskunner de ideale analyser voor een 'totaalmeting' aan de laagspanning zijde van uw vermogenstransformator.
Eigenschappen power analyser UMG 604-PRO:
- Meten van verbruiksparameters
- Meten van power quality parameters zoals harmonische tot de 40e orde
- Meten van korte onderbrekingen, transiënten en pieken
- Meetwaardengenerator voor gebouwbeheer en automatiseringssystemen
Bekijk Janitza UMG 604-PRO in de Product PortalStel uw vraag
Kenmerken power analyser UMG 604-PRO
- PQ-analyser, kWh-meter, aardfoutstroommeter, IP-gateway, logger, PLC en webserver in één behuizing
- Te gebruiken als IP-gateway voor Modbus-meters; onderliggende meters zijn via het IP-netwerk bereikbaar
- Eenvoudig aansluiten in een bestaande installatie door protocollen als RS485 (Modbus RTU en Profibus), Ethernet TCP/IP, BACnet IP, HTTP, FTP, SNMP, SMTP, SNTP of DNS
- Direct inzicht in de power quality-status van de installatie:
- Status voor dips, pieken en transiënten met directe link naar analysepagina
- Status volgens IEC61000-2-4 met directe link naar analysepagina
- Status voor aardfoutstroommeting met directe link naar analysepagina
- Geïntegreerde webbased lijnschrijver voor actuele en historische meetwaarden
- Optimale weergave op PC, tablet en smartphone (responsive design)
- 128Mb geheugen voor opslag van 5 miljoen meetwaarden
- Inclusief Nederlandstalige configuratiesoftware GridVis®
Technische eigenschappen UMG 604
- Fourieranalyse tot de 40e orde, individueel voor U-LN, U-LL, I, P, Q
- Elke 200ms bepaling van meer dan 800 variabelen volgens IEC61000-4-30
- Detectie van transiënten >50us, korte onderbrekingen en pieken >20ms
- 4 spannings- en 4 stroommeetingangen
- PT-temperatuurmeetingang
- Continu sampling van alle spanning- en stroomkanalen met 20kHz
- Datalogger en event logger (128MB Flashdisk)
- 2 digitale ingangen en 2 digitale uitgangen
- RS485 (Modbus RTU, Modbus Master)
- Profibus DP/VO alternatief
- Ethernet (webserver, e-mail, optioneel met BACnet)
- Eigen functies te programmeren via Jasic
- Modbus gatewayfunctie voor het koppelen van Modbus-apparaten op IP
Janitza UMG604 / UMG605 instellen op vast IP-adres
De 11 voordelen van Janitza power analysers
- Een juiste en stabiele vermogensmeting bij elektronische belastingen
- Door het brede pakket van Janitza is een geschikte meter beschikbaar voor elke plek in uw installatie
- Volautomatische registratie en rapportage van spanningsdips
- Volautomatische registratie en rapportage van power quality
- Stroommeting in de nul-leider voorkomt overbelasting
- Geïntegreerde differentiaalstroommeting voorkomt gevaar en brand (UMG-512)
- Embedded web-interface met alle EMS-functies voor PC, tablet of smartphone
- Geïntegreerde trafo-temperatuurmeting
- Uitlezing in DCEM Cloud via het mobiele netwerk
- Eenvoudig integreren in bestaande systemen
- Gratis advies op maat
Een team van enthousiaste Janitza-specialisten staat klaar voor het ontwerpen, inbedrijfstellen en onderhouden van uw meetsysteem. We hebben een eigen service-organisatie en bieden op verzoek onderhoudscontracten of SLA’s (Service Level Agreements) aan.
Tijdelijke of permanente meting?
Voor een bedrijf is inzicht in de elektrische installatie een must. Dit kun je realiseren door te meten: tijdelijk óf permanent. Waar kies je voor? Is een tijdelijke meting een logische keuze? Het antwoord daarop is nee. Bij een tijdelijke meting maak je in feite een foto van de installatie, dat is slechts een momentopname.
Van momentopname naar continu inzicht
Productieprocessen, weeromstandigheden en seizoenen hebben invloed op de stroomopname en storingen doen zich onaangekondigd voor. Een permanente meting is als een film waarin alles wordt vastgelegd wat nodig is voor analyses en rapportages.
